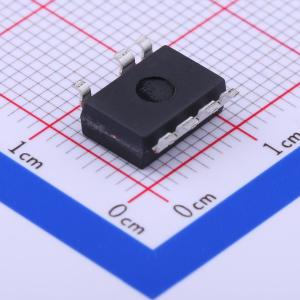

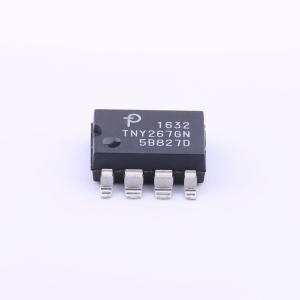

TNY267GN-TL

TinySwitch™-II 在单片器件上集成了 700 V 功率 MOSFET、振荡器、高压开关电流源、电流限制和热关断电路。启动和工作电源直接从漏极引脚的电压获取，无需偏置绕组和相关电路。此外，TinySwitch-II 器件还集成了自动重启、线路欠压检测和频率抖动功能。创新设计在简单的开/关控制方案中最大限度地减少音频频率成分，使用标准胶带/浸漆变压器结构时，实际上可消除可听噪声。完全集成的自动重启电路可在故障条件（如输出短路或开环）下安全地限制输出功率，减少元件数量和次级反馈电路成本。可选的线路检测电阻可从外部设置线路欠压阈值，消除待机电源等应用中输入存储电容缓慢放电导致的掉电故障。132 kHz 的工作频率进行抖动，可显著降低准峰值和平均 EMI，最大限度地降低滤波成本。

• 完全集成的自动重启功能，用于短路和开环故障保护——节省外部元件成本
• 内置电路使用普通浸漆变压器时实际上可消除可听噪声
• 可编程线路欠压检测功能可防止电源开/关故障——节省外部元件
• 频率抖动可显著降低 EMI（约 10 dB）——最大限度地降低 EMI 滤波器元件成本
• 132 kHz 工作频率可减小变压器尺寸——允许使用 EF12.6 或 EE13 磁芯，实现低成本和小尺寸
• 关键参数的公差非常小且温度变化可忽略不计，简化设计并降低成本
• 元件数量最少的开关电源解决方案
• 扩展的可扩展器件系列，降低系统成本
• 比 RCC、分立 PWM 和其他集成/混合解决方案的系统成本更低
• 是笨重的稳压线性电源的经济有效替代品
• 简单的开/关控制——无需环路补偿
• 无需偏置绕组——变压器更简单、成本更低
• 简单的设计实际上可消除制造过程中的返工
• 在 265 VAC 输入下，使用偏置绕组时无负载功耗 < 50 mW，不使用偏置绕组时 < 250 mW
• 符合加利福尼亚能源委员会（CEC）、能源之星和欧盟要求
• 非常适合手机充电器和 PC 待机应用
• 高压供电——非常适合充电器应用
• 高带宽可实现快速开启且无过冲
• 电流限制操作可抑制电源频率纹波
• 内置电流限制和热保护功能，提高安全性

• 手机充电器
• PC 待机
