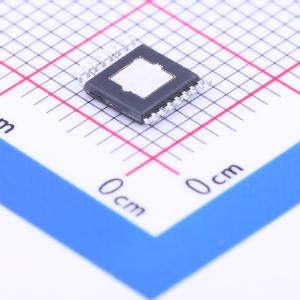

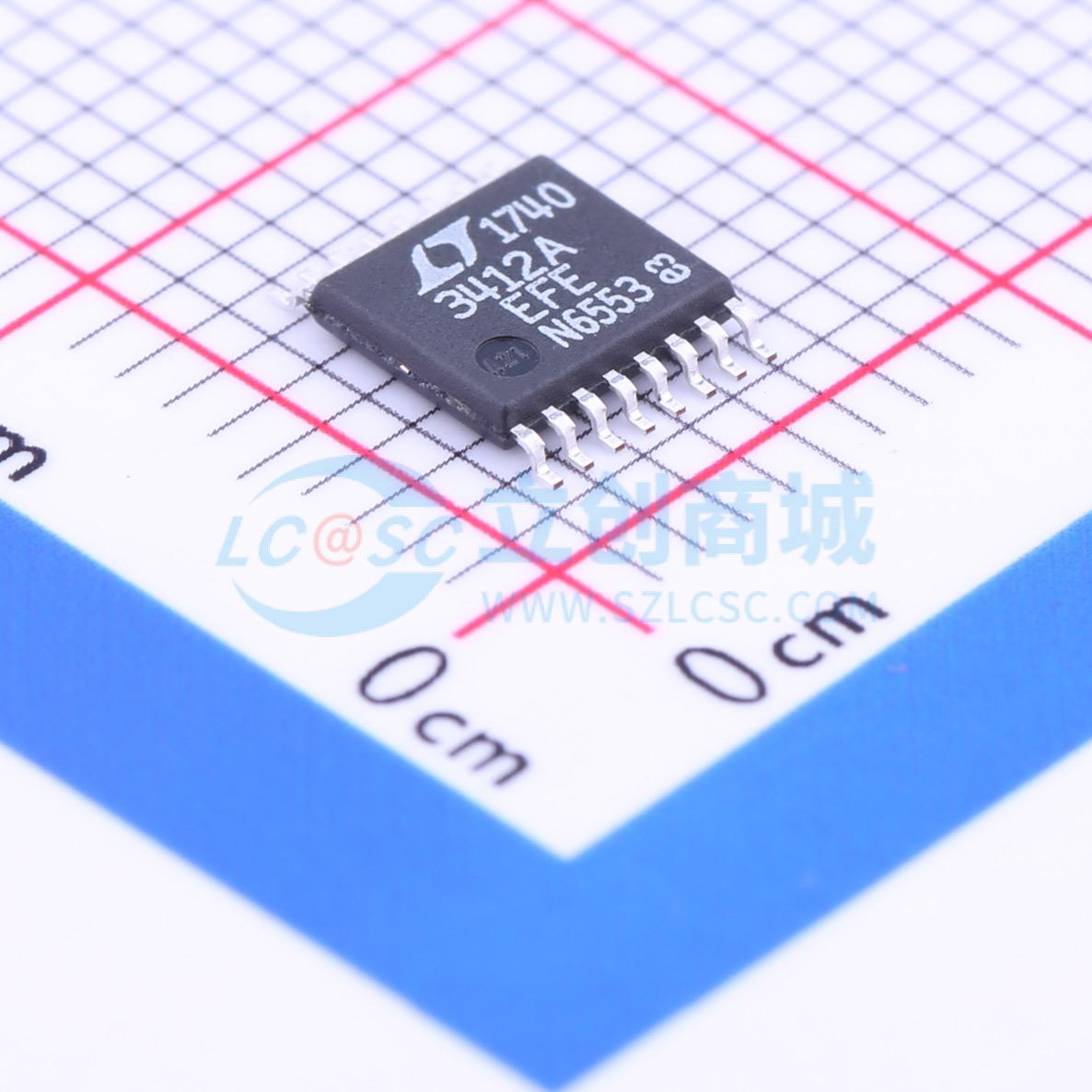

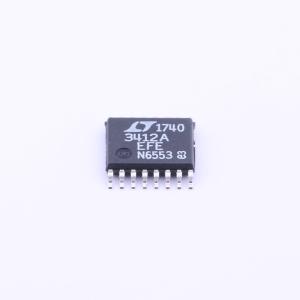

温馨提醒：图片仅供参考，商品以实物为准
LTC3412AEFE#PBF
3A，4MHz，单片同步降压调节器
- 描述
- LTC3412A 是一款高效率单片同步降压DC/DC转换器,采用恒定频率电流模式架构。它从2.25V到5.5V的输入电压范围内工作,提供0.8V到5V的调节输出电压,最大输出电流为3A。内部同步功率开关的导通电阻为77mΩ,提高了效率并消除了对外部肖特基二极管的需求。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3412AEFE#PBF
- 商品编号
- C82186
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.25V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 300kHz~4MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 64uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LTC3412A 是一款高效率的单片同步降压 DC/DC 转换器，采用恒定频率、电流模式架构。它的工作输入电压范围为 2.25V 至 5.5V，并提供 0.8V 至 5V 的稳压输出电压，同时可提供高达 3A 的输出电流。内部同步功率开关具有 77mΩ 的导通电阻，提高了效率并消除了对外部肖特基二极管的需求。开关频率可以通过外部电阻设置，也可以与外部时钟同步。100% 占空比提供了低压差操作，延长了便携系统中的电池寿命。OPTI-LOOP 补偿技术允许根据广泛的负载和输出电容优化瞬态响应。
LTC3412A 可以配置为突发模式操作或强制连续操作。强制连续操作可以减少噪声和射频干扰，而突发模式操作通过减少轻载下的栅极充电损耗来提供高效率。在突发模式操作中，通过外部控制突发箝位电平，可以根据应用需求调整输出电压纹波。
商品特性
- 高效率：在3A输出电流下高达95%
- 低静态电流：4μA
- 低RDS(ON) 内部开关：77mΩ
- 输入电压范围：2.25V至5.5V
- 可编程频率：300kHz至4MHz ±2%
- 输出电压精度：0.8V基准允许低输出电压
- 可选择强制连续/突发模式操作，带有可调突发钳位
- 可同步的开关频率
- 低压差操作：100%占空比
- 电源良好输出电压监测
- 过温保护
- 提供16引脚Exposed Pad TSSOP和QFN封装
应用领域
- 负载点调节
- 笔记本电脑
- 便携式仪器
- 分布式电源系统
