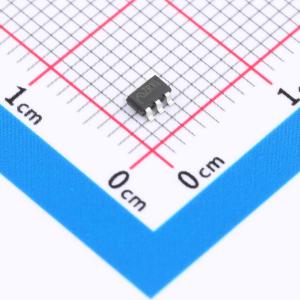

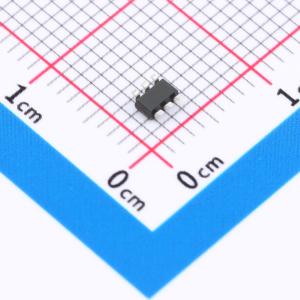

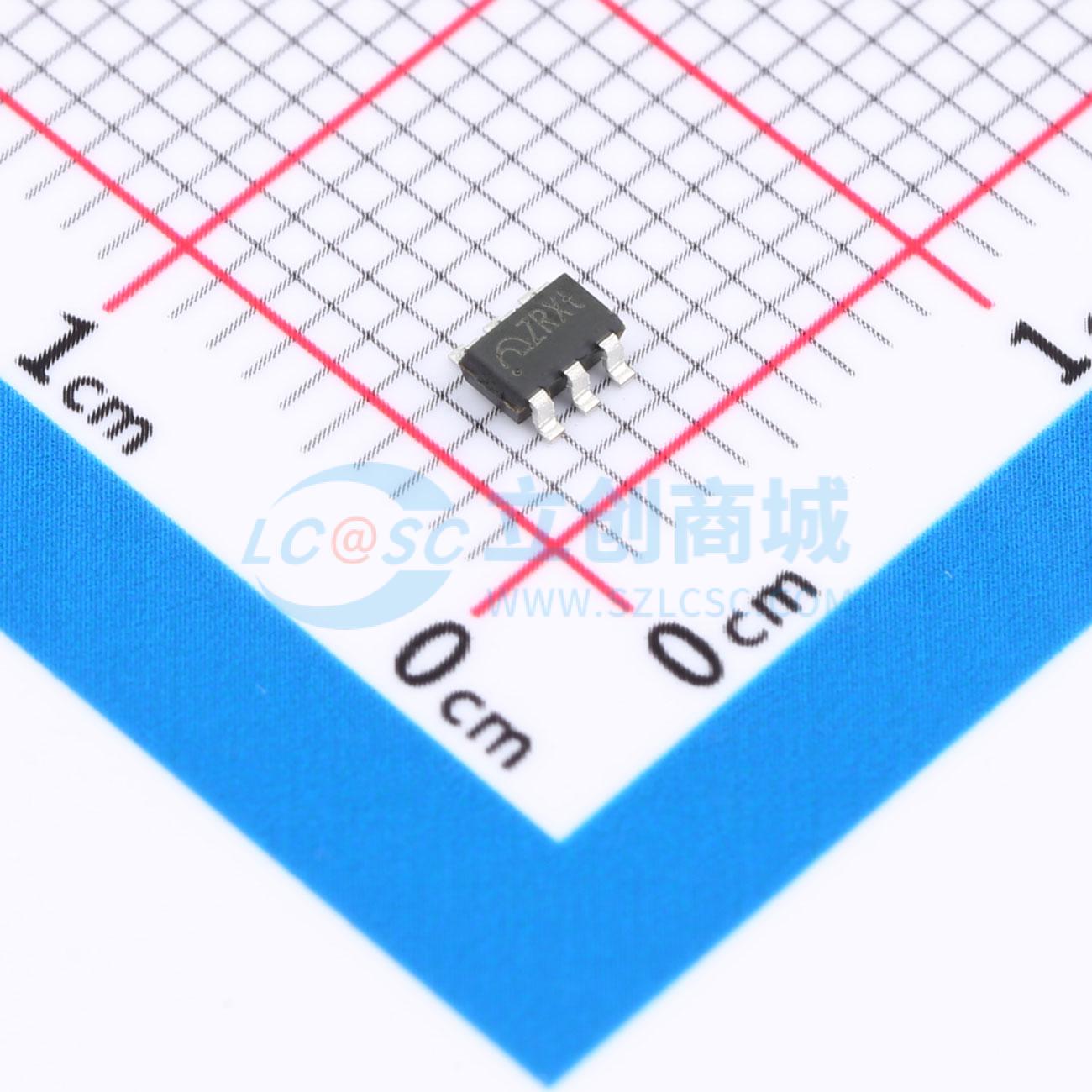

ME4055AM6G-N

锂电池充电管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 600mA锂离子电池充电，双灯
品牌名称: MICRONE(南京微盟)
商品型号: ME4055AM6G-N
商品编号: C82121
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

ME4055-N 是一款耐压9V的单节锂离子电池恒压恒流充电管理芯片，最大充电电流可达800mA。由于线性充电器在输入和输出大压差情况下会严重发热，其内部有热反馈电路可以在充电过程中对芯片温度加以控制，将充电电流调节到较低水平，以适应相应的系统散热要求。采用SOT23-6封装形式，外加很少的外部原件，使其成为便携应用的理想选择。 ME4055-N不需要电流检测电阻，也不需要外部隔离二极管实现防倒灌应用。充电截止电压固定在4.2V/4.34V，充电电流可以外接电阻调节，当充电电流达到恒流电流的1/10时，ME4055-N将终止充电。当输入电压（适配器或USB）被拿掉后，ME4055-N进入睡眠模式。芯片内部自动关断充电通路，输入电压变低。此时电池漏电流降低到2uA以下。当ME4055-N有电源而电池拿掉时，芯片电流会降低至55uA，来降低系统损耗。

商品特性

具有电池温度检测，输入欠压锁定，自动再充电和两个充电指示引脚
最高工作电压到9V，提高系统可靠性
可编程充电电流可达800mA
防电池反接保护功能
内部热反馈保护功能，控制系统在合理充电范围
无需MOSFET，检测电阻或隔离二极管
采用SOT23-6封装的单节完整线性充电器
恒流恒压切换
精度可达±1%的4.2V/4.34V固定充电截止电压
自动再充电功能
充电状态双输出，无电池和故障状态显示
C/10终止充电
待机电流55μA
2.9V涓流切换阈值
软启动限制浪涌电流
电池温度监测功能

应用领域

移动电话
数码相机
蓝牙应用
便携设备USB电源，适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交78单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~9V
	最大充电电流	800mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	55uA
