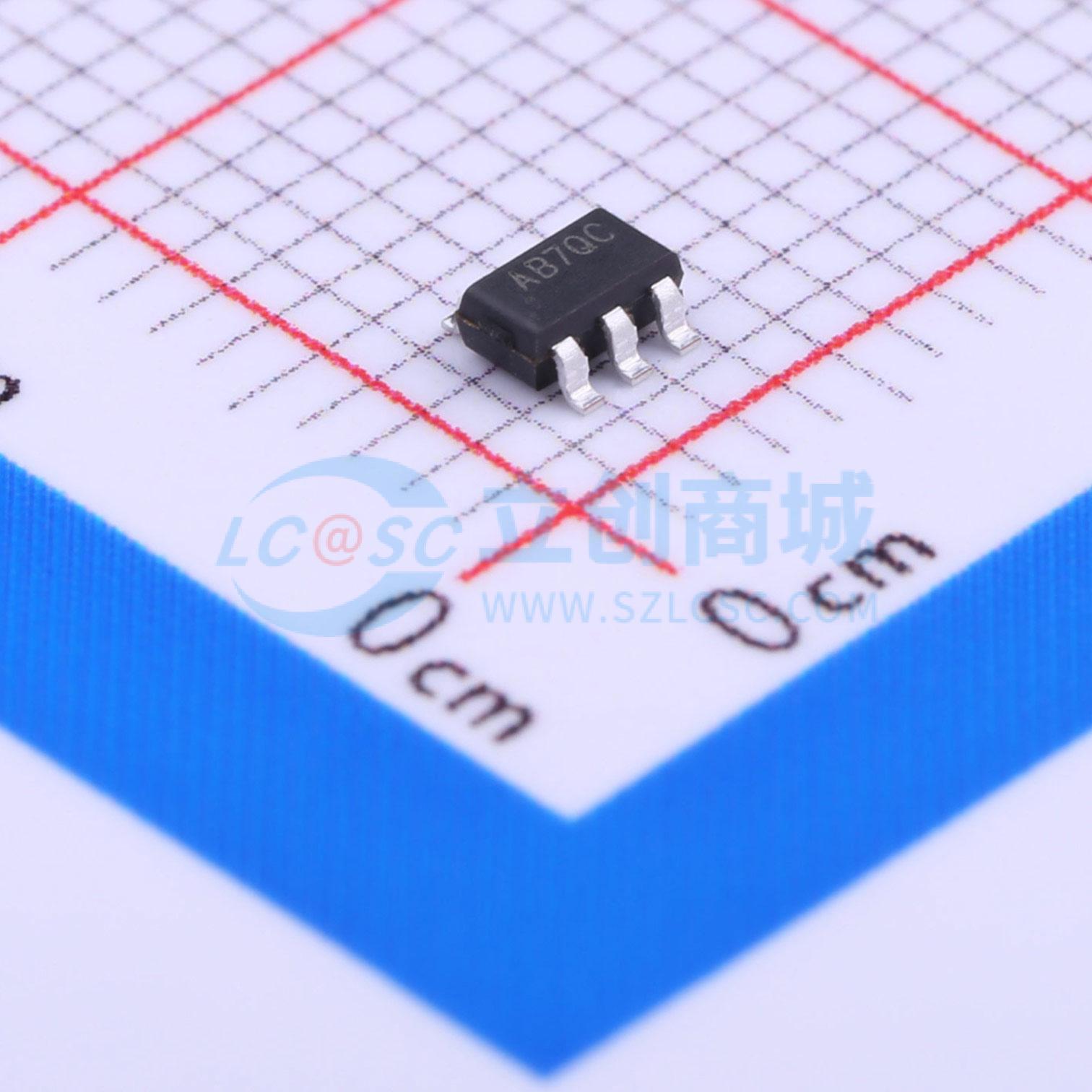

温馨提醒：图片仅供参考，商品以实物为准

SY8008BAAC

高效1.5MHz同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY8008BAAC 是一款高效率的1.5MHz同步降压DC-DC转换器,能够提供高达1A的输出电流。该系列器件的工作输入电压范围为2.5V至5.5V,集成主开关和同步开关,具有非常低的导通电阻,以减少传导损耗。1.5MHz的开关频率减小了外部组件的数量,内部软启动限制了浪涌电流,低输出电压纹波和小型外部电感和电容器尺寸得以实现。
品牌名称: Silergy(矽力杰)
商品型号: SY8008BAAC
商品编号: C82161
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.046克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

SY8008A、SY8008B和SY8008C是高效的1.5MHz同步降压DC-DC调节器IC，能够提供高达1.2A的输出电流。这些器件的工作输入电压范围广泛，从2.5V到5.5V，并集成了具有极低RDS(ON)的主开关和同步开关，以最小化导通损耗。通过1.5MHz的开关频率，实现了低输出电压纹波和小尺寸的外部电感和电容。结合小尺寸的SOT23/TSOT-23封装，适用于小面积PCB应用。

商品特性

内部开关（顶部/底部）的低RDS(ON)
- SY8008A: 300mΩ/250mΩ, 0.6
- SY8008B: 250mΩ/200mΩ
- SY8008C: 200mΩ/150mΩ, 1.2
2.5-5.5V 输入电压范围
1.5MHz 开关频率，最小化外部元件
内部软启动限制浪涌电流
100% 压降操作
符合RoHS标准且无卤素
小巧封装：SOT23-5/TSOT23-5 引脚

应用领域

手持导航设备
智能手机
USB 适配器
机顶盒
媒体播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
