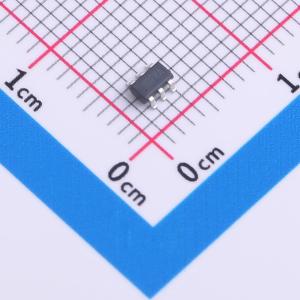

温馨提醒：图片仅供参考，商品以实物为准

SY8292ABC

高效800kHz 40V输入2A异步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY8292是一款高效率800kHz、自适应恒定关断时间控制的异步降压DC/DC调节器,输入电压范围为5V至40V,最大输出电流为2A。该器件集成低导通电阻的内部N沟道功率MOSFET,具有低输出电压纹波和小型外部电感和电容器。具备hiccup模式短路保护、逐周期峰值电流限制和热关断保护功能。
品牌名称: Silergy(矽力杰)
商品型号: SY8292ABC
商品编号: C83336
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.049克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

SY8292是一款高效的800 kHz自适应恒定关断时间控制异步降压DC/DC稳压器，能够提供2A输出电流。SY8292可在5V至40V的宽输入电压范围内工作，并集成了具有极低导通电阻RDS(ON)的主开关，以最大限度地降低传导损耗。 800 kHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。

商品特性

5 - 40V输入电压范围
内部N沟道功率FET的低导通电阻RDS(ON)：180 mΩ
800 kHz开关频率
自适应恒定关断时间控制
内部软启动限制浪涌电流
0.6V参考电压，精度2%
打嗝模式短路保护
逐周期峰值电流限制
正常关断保护
符合RoHS标准且无卤
紧凑型封装：SOT23 - 6

应用领域

机顶盒
便携式电视
接入点路由器
DSL调制解调器
液晶电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~40V
	输出电压	-
	输出电流	2A
	开关频率	800kHz
	工作温度	-40℃~+85℃@(TA)；-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	160uA
	开关管(内置/外置)	内置
	输出类型	可调
