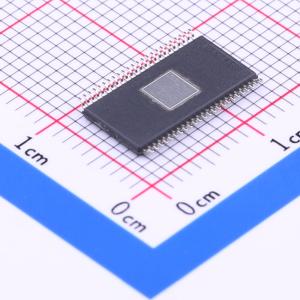

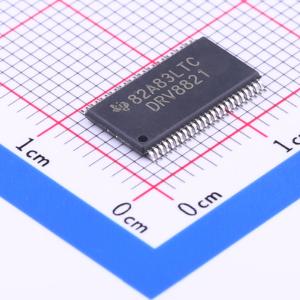

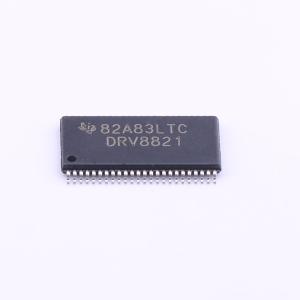

DRV8821DCAR

1.5A 32V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8821 具有电流调节功能和 1/8 微步进的 32V、1.5A 双极步进电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8821DCAR
商品编号: C81564
商品封装: HTSSOP-48-EP-6.1mm
包装方式: 编带
商品毛重: 0.407克(g)

商品参数

商品概述

DRV8821为打印机、扫描仪和其他办公自动化设备应用提供了一种双路具备微步驱动能力的步进电机控制器/驱动器解决方案。两个独立的步进电机驱动电路包含四个H桥驱动器和具备微步驱动能力的分度器逻辑。每个电机驱动模块采用配置为H桥的N沟道功率MOSFET来驱动电机绕组。简单的步进/方向接口便于与控制电路连接。引脚可配置电机为整步、半步、四分之一步或八分之一步模式，并可选择慢速或混合衰减模式。提供内部关断功能，用于过流保护、短路保护、欠压锁定和过温保护。 DRV8821采用48引脚HTSSOP封装（环保：符合RoHS标准且无锑/溴）。

商品特性

双路PWM微步驱动步进电机驱动器
内置微步驱动分度器
每相绕组电流高达1.5 A
三位绕组电流控制，允许多达八个电流等级
MOSFET导通电阻低
可选慢速或混合衰减模式
工作电源电压范围为8 V至32 V
用于栅极驱动的内部电荷泵
内置3.3 V参考电压
简单的步进/方向接口
针对欠压、过温和过流提供全面保护
散热增强型表面贴装封装

应用领域

打印机、扫描仪
办公自动化设备
游戏机
工厂自动化机器人

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8V~32V
	输出电流	1.5A
	H桥数量	4
	驱动类型	双极驱动

	属性	参数值
	步长细分	8
	接口类型	-
	集成开关	是
	导通电阻	250mΩ
	工作温度	-40℃~+85℃
