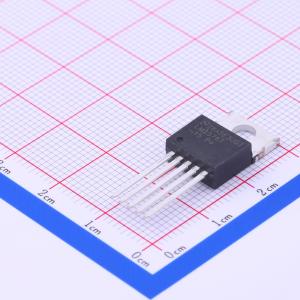

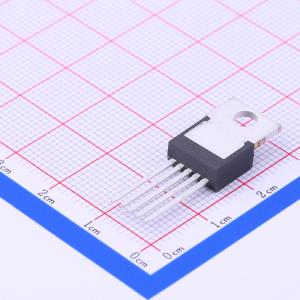

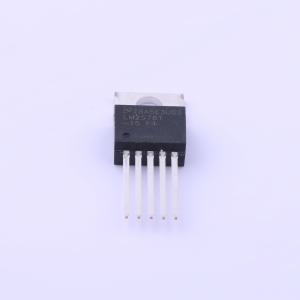

LM2576T-15/NOPB

LM2576系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，并具有优良的线性和负载调节能力。这些器件提供固定输出电压版本，包括3.3V、5V、12V、15V以及可调输出版本。

这些稳压器仅需最少数量的外部元件，使用简单，并包括故障保护和固定频率振荡器。

LM2576系列提供了高效率的替代方案，可以替代常用的三端线性稳压器。它大大减小了散热片的尺寸，在某些情况下甚至不需要散热片。

多个不同制造商提供了专为与LM2576配合使用的标准电感器系列。这一特性极大地简化了开关电源的设计。

其他特性包括在指定输入电压和输出负载条件下，输出电压容差为±4%，振荡器频率容差为±10%。还包括外部关断功能，其典型待机电流为50μA。输出开关包含逐周期电流限制以及热关断功能，以在故障条件下提供全面保护。

• 3.3-V, 5-V, 12-V, 15-V 及可调输出版本
• 可调版本的输出电压范围为 1.23 V 至 37 V（高压版为 57 V），在线路和负载条件下最大偏差 ±4%
• 指定 3-A 输出电流
• 宽输入电压范围：高压版可达 40 V 至 60 V
• 仅需 4 个外部元件
• 52-kHz 固定频率内部振荡器
• 具备 TTL 关断功能，低功耗待机模式
• 高效率
• 使用易于获得的标准电感器
• 热关断和电流限制保护

• 简单高效率降压（Buck）调节器
• 适用于线性稳压器的高效预稳压器
• 卡上开关调节器
• 正到负转换器（升降压）
