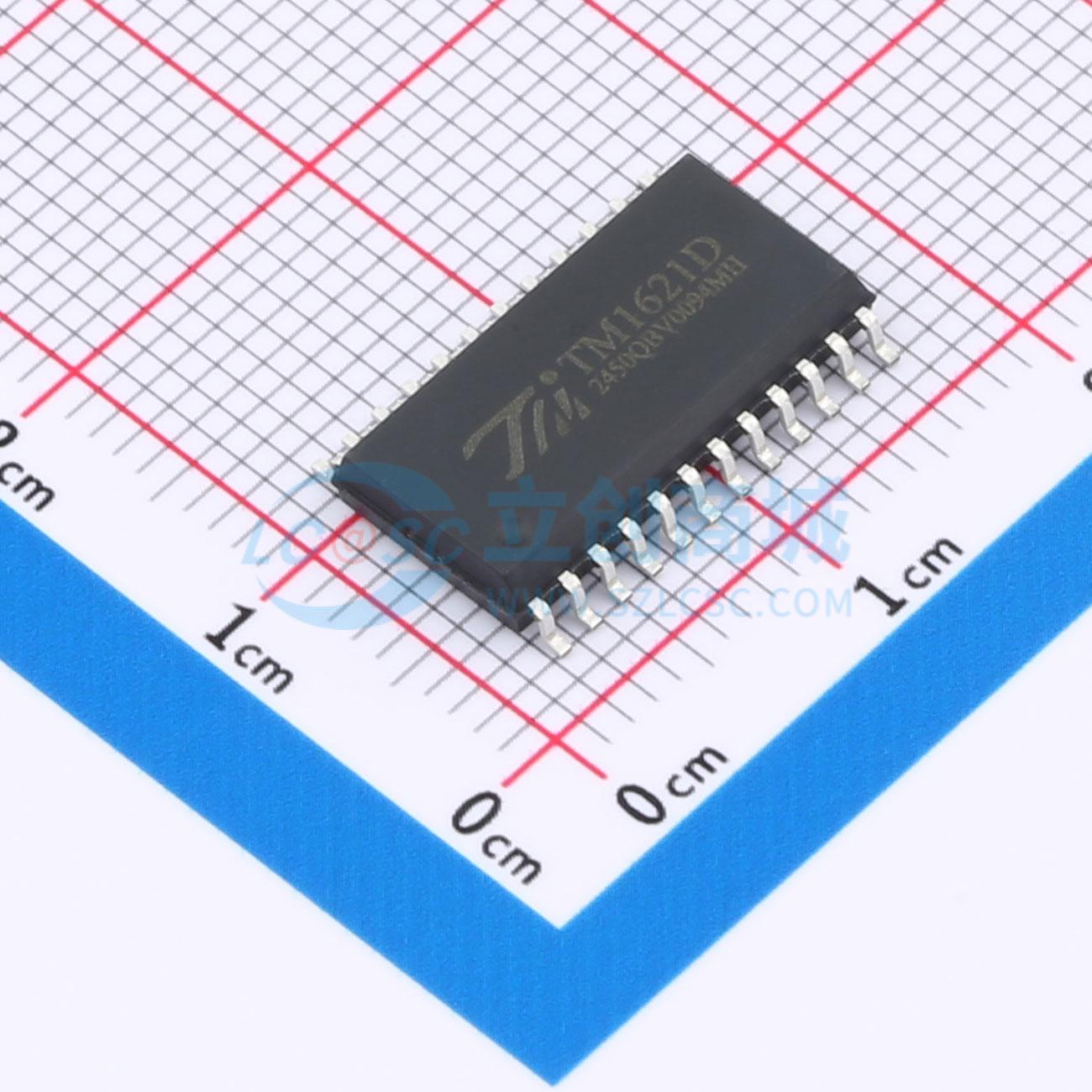

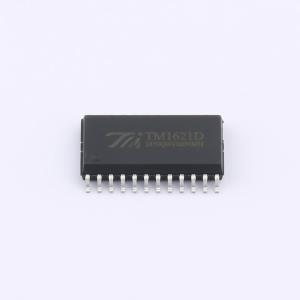

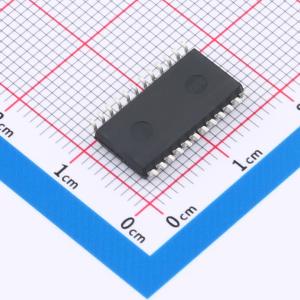

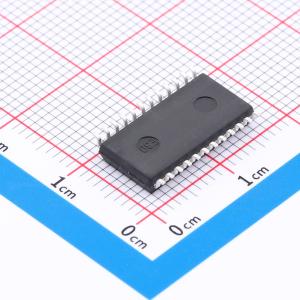

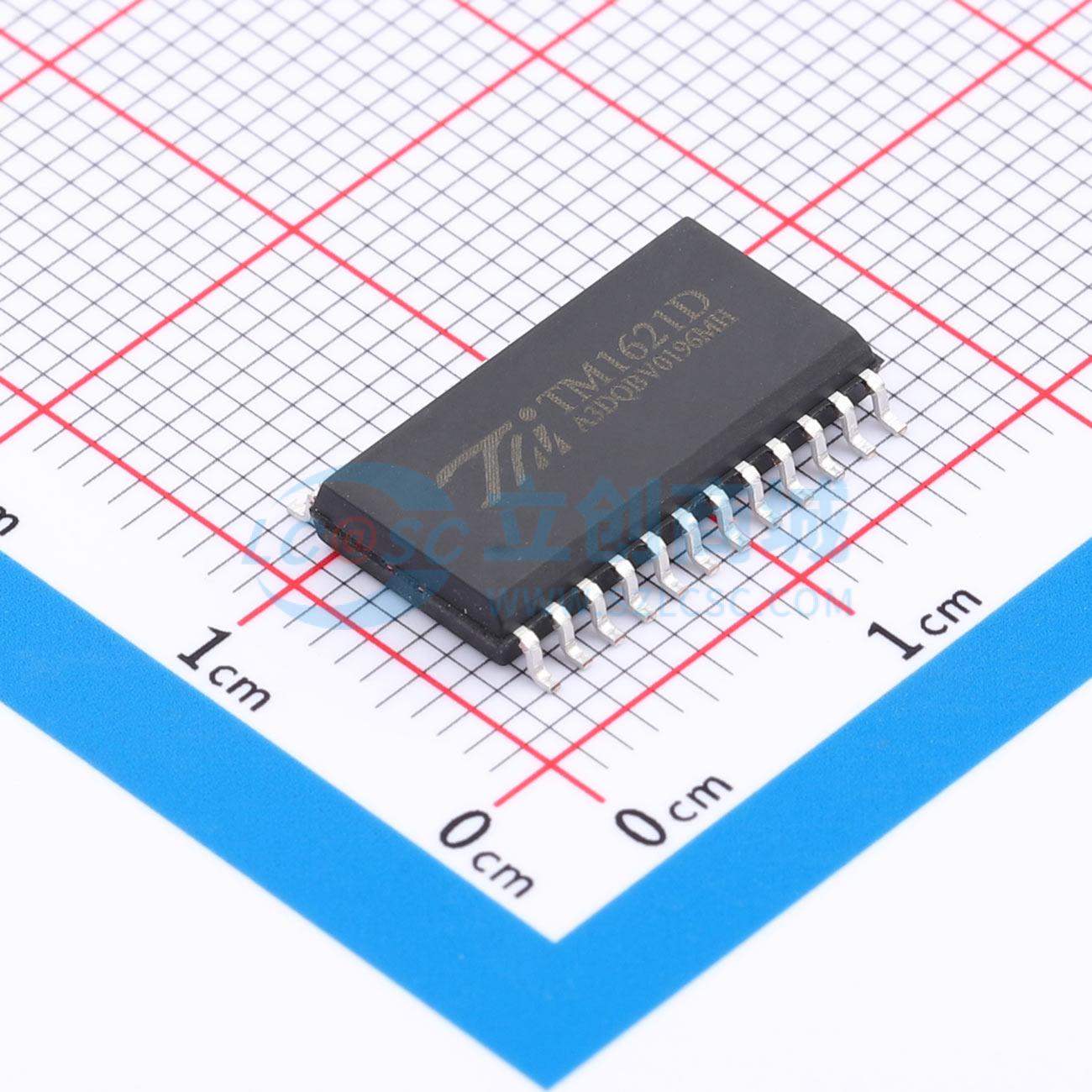

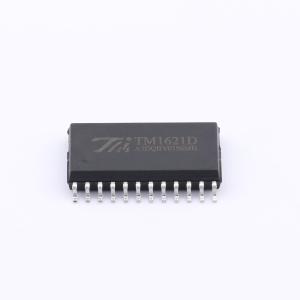

温馨提醒：图片仅供参考，商品以实物为准
TM1621D
TM1621D(TA0908)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1621D是56点、内存映象和多功能的LCD驱动器，其软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。主控制器和TM1621D的通讯时序简单，TM1621D还有一个节电命令用于降低系统功耗。
- 品牌名称
- TM(天微)
- 商品型号
- TM1621D
- 商品编号
- C79896
- 商品封装
- SOIC-24-300mil
- 包装方式
- 管装
- 商品毛重
- 1.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.4V~5.2V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/4,1/3,1/2 | |
| 工作电流 | 60uA |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/3,1/2 | |
| 工作温度 | -25℃~+75℃ | |
| 显示配置(位) | 14x4 bit | |
| 频率 | 256kHz | |
| 静态电流 | 0.1uA |
商品概述
TM1621D是56点、内存映象和多功能的LCD驱动器，其软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。主控制器和TM1621D的通讯时序简单，TM1621D还有一个节电命令用于降低系统功耗。
商品特性
- 工作电压2.4～5.2V
- 内嵌256KHz RC振荡器
- 可选1/2或1/3偏压和1/2、1/3或1/4的占空比
- 片内时基频率源
- 节电命令可用于减少功耗
- 一个14x4的LCD驱动器
- 一个内嵌的14x4位显示RAM内存
- 三线串行接口
- 片内LCD驱动频率源
- 软件配置特征
- 数据模式和命令模式指令
- 两种数据访问模式
- 提供VLCD管脚用于调整LCD操作电压
- 封装形式：SOP24
