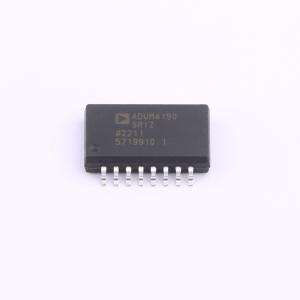

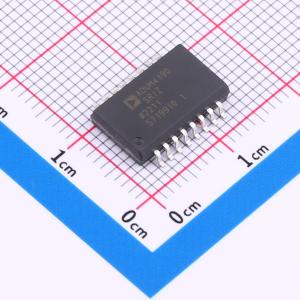

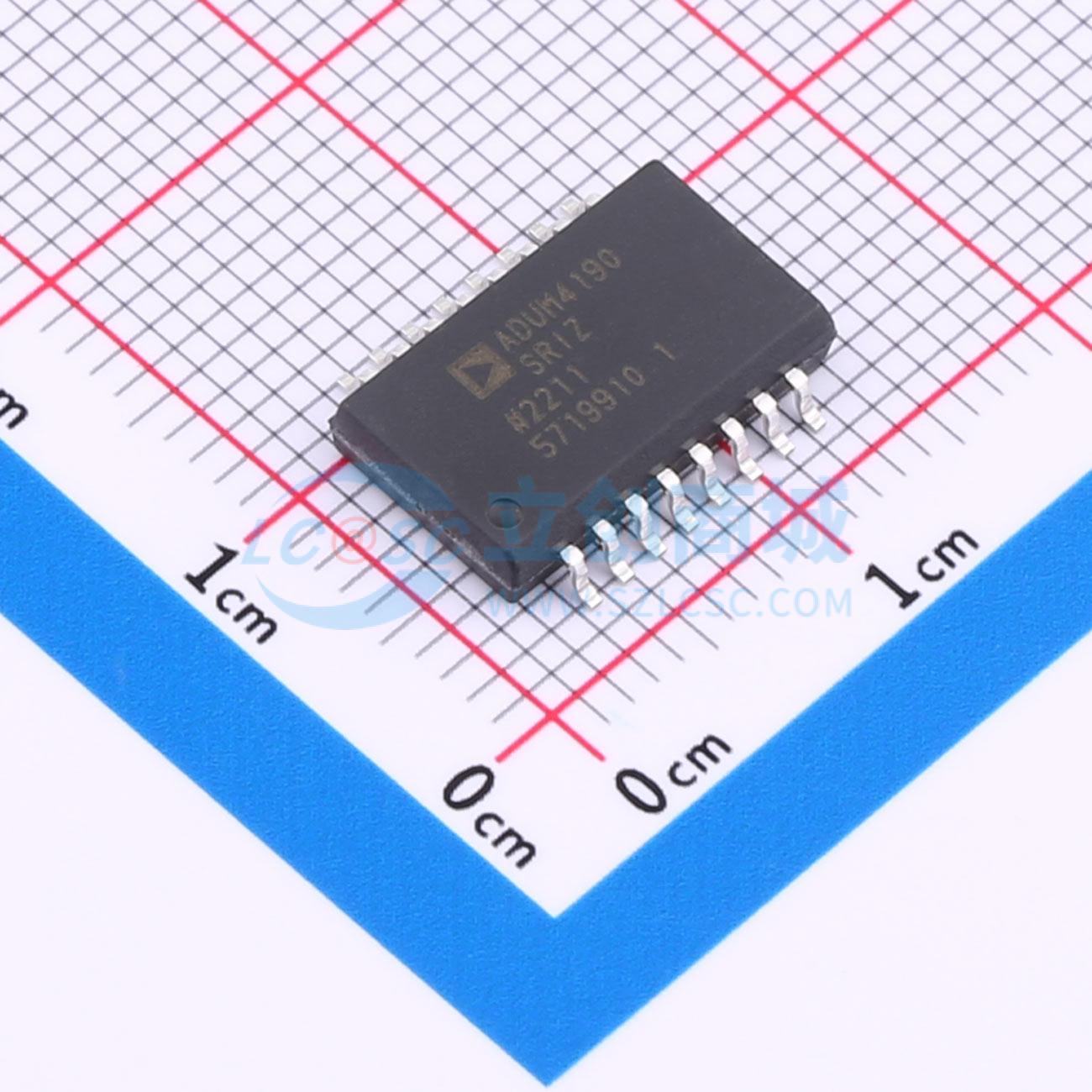

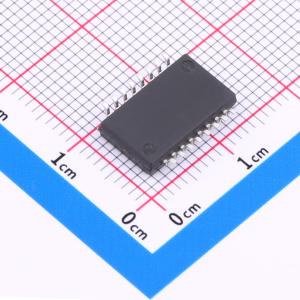

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 带宽(-3db) | 400kHz | |
| 增益 | 2.5~2.6 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 2.5mV |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 10nA | |
| 输出类型 | 非差分 | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 100kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
ADuM4190是一款基于iCoupler技术的隔离误差放大器。ADuM4190非常适合用于线性反馈电源。与常用的光耦合器和并联稳压器解决方案相比，ADuM4190的初级侧控制器可改善瞬态响应、功率密度和稳定性。 与基于光耦合器的解决方案不同，光耦合器在其使用寿命期间和高温下的电流传输比不确定，而ADuM4190的传输函数在其使用寿命内不会改变，并且在 -40℃至 +125℃的宽温度范围内保持稳定。 ADuM4190内置一个宽带运算放大器，适用于各种常用的电源环路补偿技术。ADuM4190速度足够快，可使反馈环路对快速瞬态条件和过流条件做出反应。此外，还包含一个高精度的1.225 V基准源，用于与电源输出设定点进行比较。 ADuM4190采用宽体16引脚SOIC封装，增强隔离电压额定值为5 kV rms。
商品特性
- 随时间和温度变化保持稳定，初始精度为0.5%，在整个温度范围内精度为7%
- 与II型或III型补偿网络兼容
- 基准电压：1.225 V
- 与DOSA兼容
- 低功耗运行：总功耗 < 7 mW
- 宽电源电压范围：VDD1为3 V至20 V，VDD2为3 V至20 V
- 带宽：400 kHz
- 隔离电压：增强型5 kV rms
- 安全和法规认证（待批准）：UL认证：按照UL 1577标准，1分钟内可承受5000 V rms；CSA组件验收通知 #5A；VDE合格证书DIN V VDE V 0884 - 10 (VDE V 0884 - 10):2006 - 12，峰值 ≤ 849 V
- 宽温度范围：环境工作温度为 -40℃至 +125℃，最高结温为750℃
应用领域
- 线性反馈电源
- 逆变器
- 不间断电源 (UPS)
- 与DOSA兼容的模块
- 电压监控器
