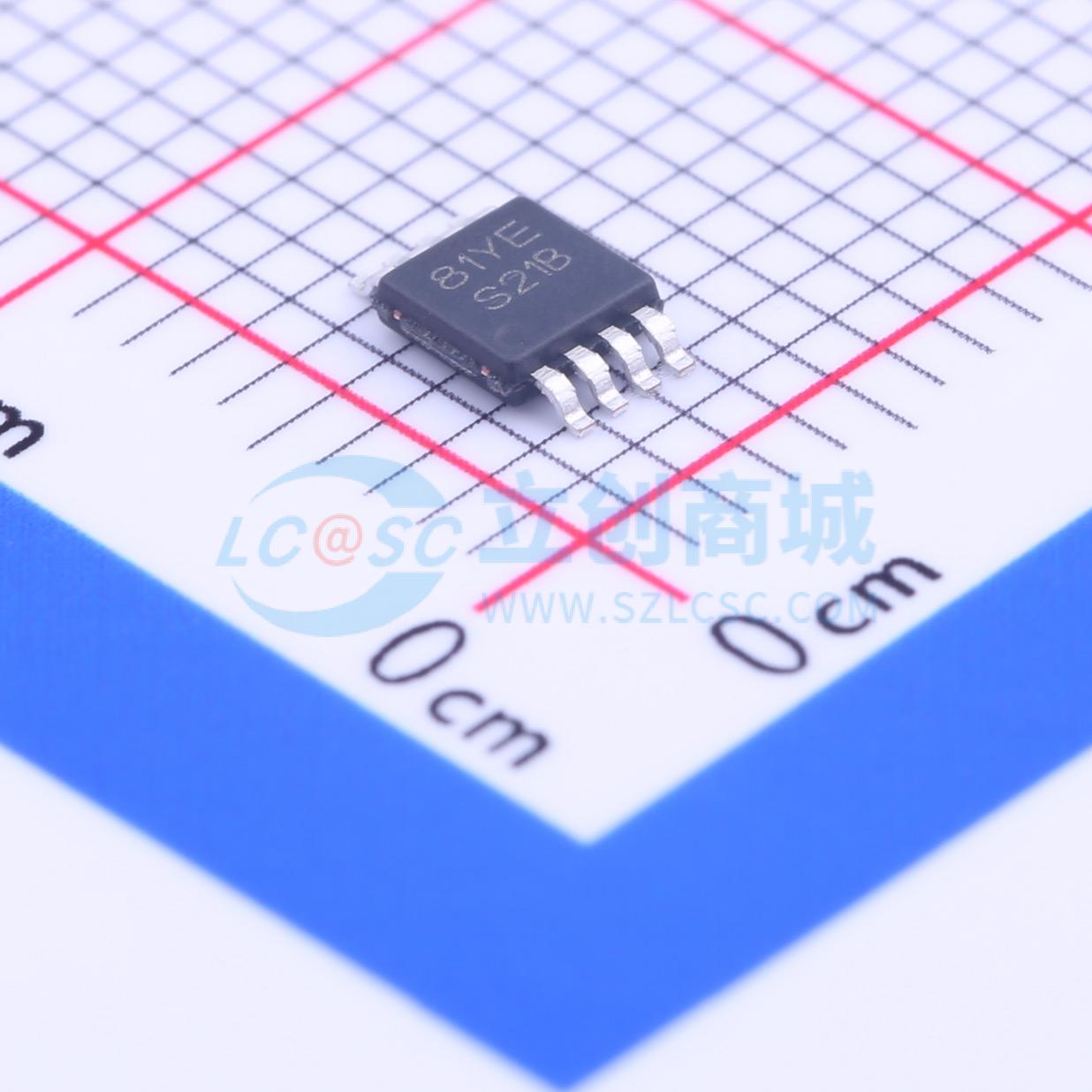

温馨提醒：图片仅供参考，商品以实物为准
LM3488MM/NOPB
LM3488汽车高效DC-DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3488是一款多功能低侧N-FET高性能控制器,适用于升压、反激式或SEPIC拓扑的开关稳压器。该设备可以在极高开关频率下运行,减少整体解决方案的尺寸。具有内部软启动、短路保护、过压保护和热关断等内置功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3488MM/NOPB
- 商品编号
- C80773
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.97V~40V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | SEPIC；升压式；反激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM3488是一款通用的低端N沟道FET高性能开关稳压器控制器。该器件适用于需要低端FET的拓扑结构，如升压、反激或SEPIC。此外，LM3488可在极高的开关频率下工作，以减小整体解决方案的尺寸。通过使用单个外部电阻或将其与外部时钟同步，LM3488的开关频率可在100 kHz至1 MHz之间任意调节。电流模式控制除了提供逐周期电流限制外，还具备出色的带宽和瞬态响应。输出电流可通过单个外部电阻进行编程。 LM3488具备内置功能，如热关断、短路保护和过压保护。节能关断模式可将总电源电流降至5 μA，并支持电源排序。内部软启动可限制启动时的浪涌电流。
商品特性
- 汽车级产品，符合AEC-Q100标准
- 8引脚VSSOP封装
- 具有1 A峰值电流能力的内部推挽驱动器
- 电流限制和热关断
- 通过电容和电阻进行优化的频率补偿
- 内部软启动
- 电流模式操作
- 带迟滞的欠压锁定
- 2.97 V至40 V的宽电源电压范围
- 100 kHz至1 MHz可调且可同步的时钟频率，±1.5%（过温）
- 内部基准
- 5 μA关断电流（过温）
应用领域
- 汽车启停应用
- 汽车ADAS驾驶员信息系统
- 单节/双节锂离子电池供电的便携式蓝牙音频系统
- 笔记本电脑、个人数字助理、数码相机及其他便携式应用
- 离线电源
- 机顶盒
- 音频放大器升压
