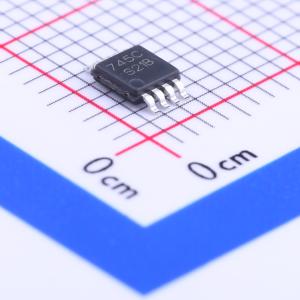

温馨提醒：图片仅供参考，商品以实物为准

LM3488MMX/NOPB

LM3488高效控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3488是一款适用于升压、SEPIC和反激式DC-DC转换器的高效控制器。该器件适合用于需要低侧MOSFET的拓扑结构,如升压、反激式或SEPIC。LM3488可以在极高开关频率下运行,以减少整体解决方案的尺寸。开关频率可以通过外部电阻或与外部时钟同步来调整。
品牌名称: TI(德州仪器)
商品型号: LM3488MMX/NOPB
商品编号: C80782
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

LM3488是一款多功能的低端N沟道FET高性能开关稳压器控制器。该器件适用于需要低端FET的拓扑结构，如升压、反激或SEPIC。此外，LM3488可在极高的开关频率下工作，以减小整体解决方案的尺寸。通过使用单个外部电阻或将其与外部时钟同步，LM3488的开关频率可在100 kHz至1 MHz之间任意调节。电流模式控制除了提供逐周期电流限制外，还具备出色的带宽和瞬态响应。输出电流可通过单个外部电阻进行编程。 LM3488具备内置功能，如热关断、短路保护和过压保护。节能关断模式可将总电源电流降至5 μA，并支持电源排序。内部软启动可限制启动时的浪涌电流。

商品特性

汽车级产品，符合AEC-Q100标准
8引脚VSSOP封装
具有1 A峰值电流能力的内部推挽驱动器
电流限制和热关断
通过电容和电阻进行优化的频率补偿
内部软启动
电流模式操作
带迟滞的欠压锁定
2.97 V至40 V的宽电源电压范围
100 kHz至1 MHz可调且可同步的时钟频率，±1.5%（过温）
内部基准
5 μA关断电流（过温）

应用领域

汽车启停应用
汽车ADAS驾驶员信息系统
单节/双节锂离子电池供电的便携式蓝牙音频系统
笔记本电脑、个人数字助理、数码相机及其他便携式应用
离线电源
机顶盒
音频放大器升压

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.97V~40V
	输出电压	-
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式；反激式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
