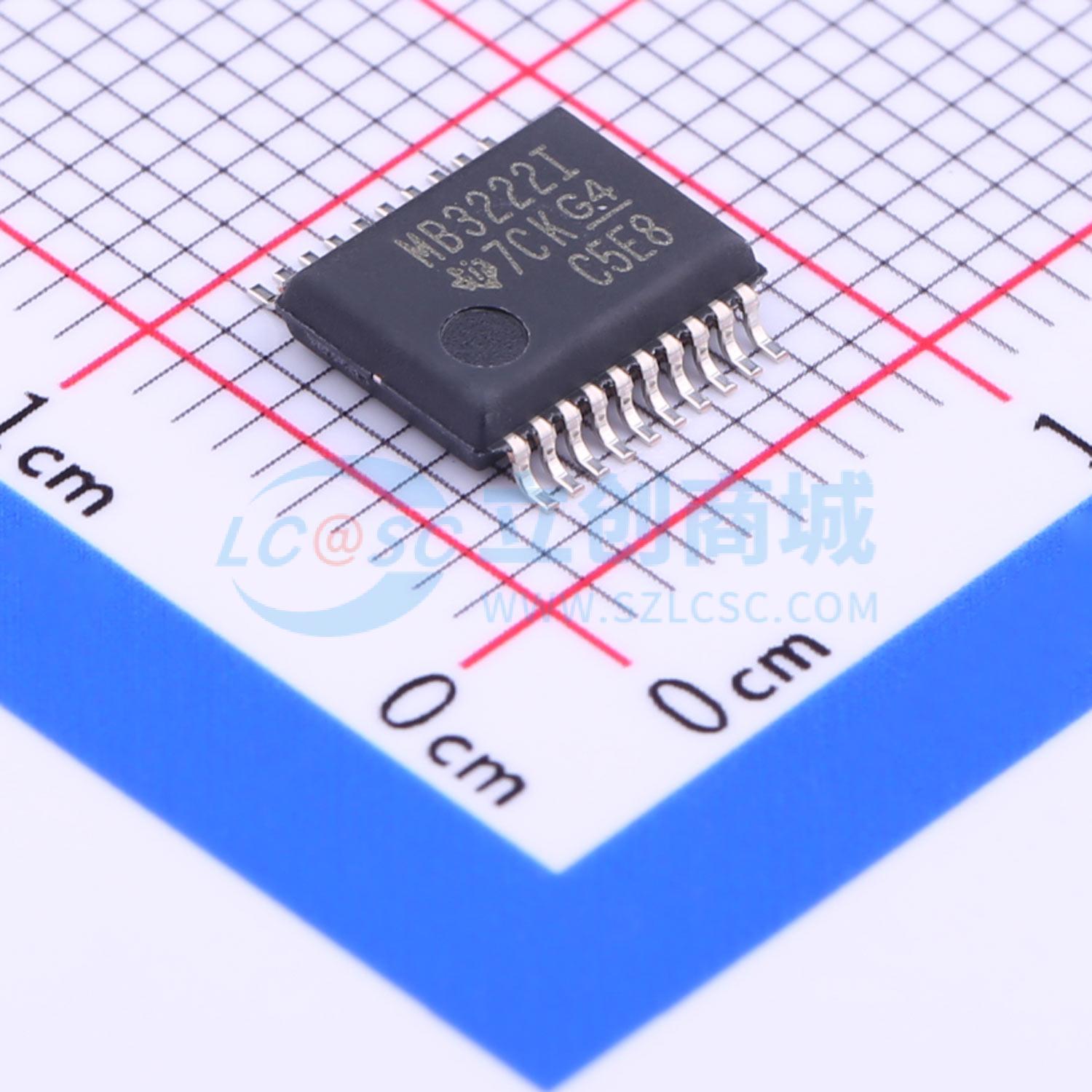

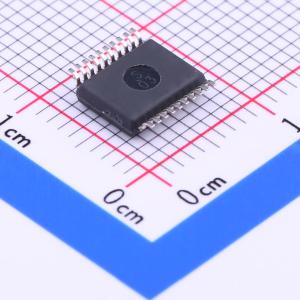

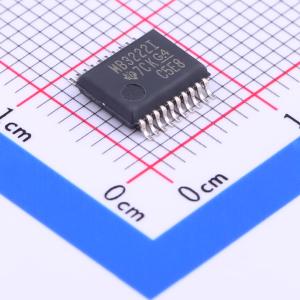

温馨提醒：图片仅供参考，商品以实物为准
MAX3222IDBR
MAX3222 3V至5.5V多通道RS-232线路驱动器和接收器，带±15kV ESD保护
- 描述
- 包含两个线驱动器、两个线接收器和一个双电荷泵电路，提供±15 kV ESD保护。符合TIA/EIA-232-F标准，数据速率高达250 kbps。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MAX3222IDBR
- 商品编号
- C80785
- 商品封装
- SSOP-20-5.2mm
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 接收器数 | 2 | |
| 数据速率 | 250Kbps | |
| 工作电压 | 3V~5.5V |
商品概述
MAX3222由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，引脚间（包括GND的串口连接引脚）具备±15 kV的ESD保护。该器件符合TIA/EIA - 232 - F标准要求，可在异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许其采用单一3 V至5.5 V电源供电。该器件的数据信号传输速率最高可达250 kbit/s，驱动器输出压摆率最大为30 V/μs。 将PWRDOWN引脚置为低电平，可使MAX3222进入掉电模式，此时仅从电源汲取1 μA电流。当器件处于掉电状态时，接收器保持工作，而驱动器则处于高阻态。将EN引脚置为高电平，也可使接收器输出处于高阻态。
商品特性
- 采用人体模型（HBM）时，RS - 232总线引脚ESD保护超过±15 kV
- 符合或超过TIA/EIA - 232 - F和ITU v.28标准要求
- 采用3 V至5.5 V的Vcc电源供电
- 最高工作速率可达250 kbps
- 两个驱动器和两个接收器
- 低待机电流：典型值为1 μA
- 外部电容：4×0.1 μF
- 采用3.3 V电源时可接受5 V逻辑输入
- 有替代的高速引脚兼容器件（1 Mbps）SNx5C3222
应用领域
- 电池供电系统
- 个人数字助理（PDA）
- 笔记本电脑
- 掌上电脑、手持设备
