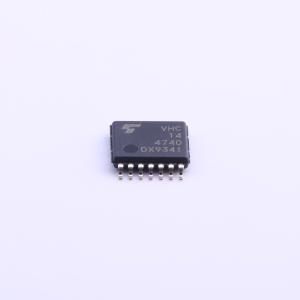

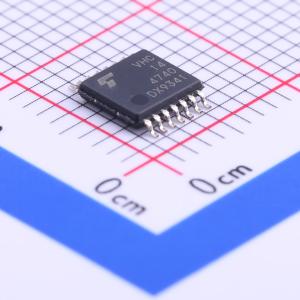

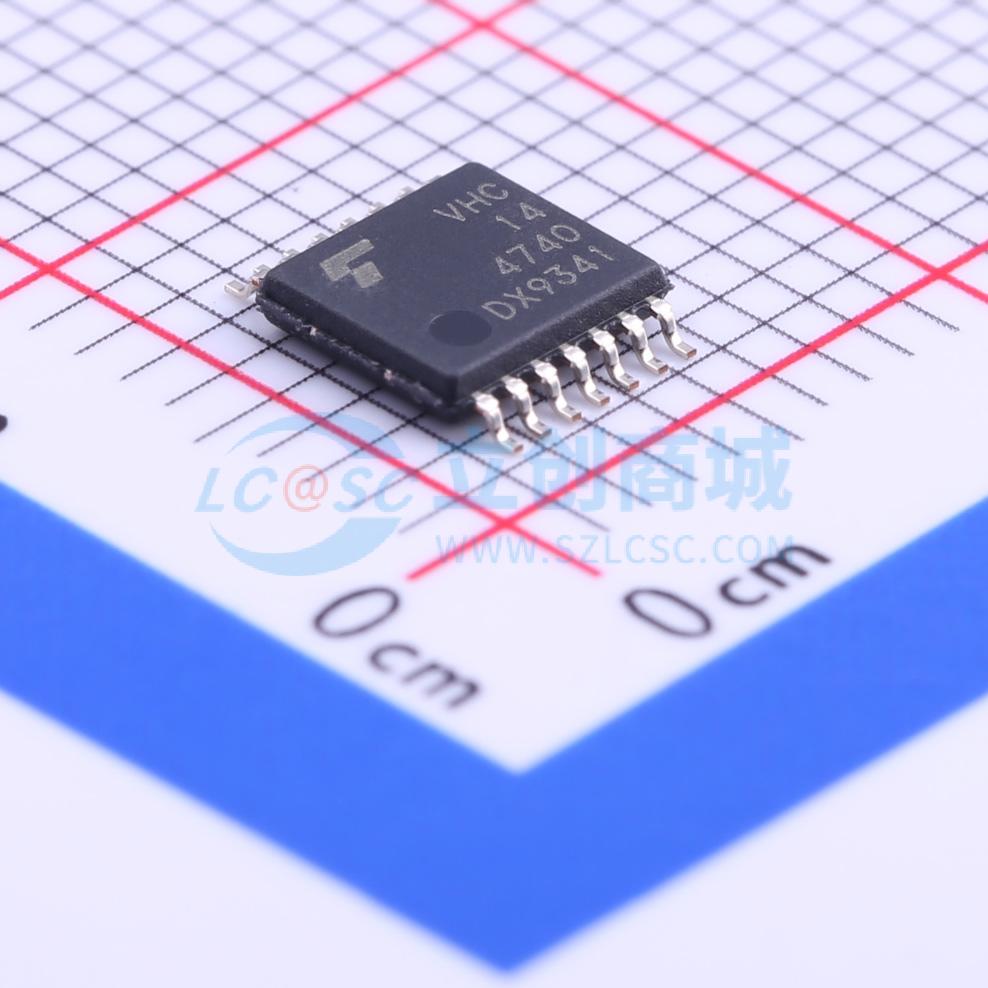

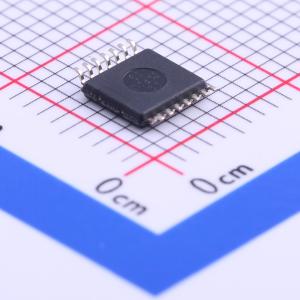

74VHC14FT(BJ)
六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用硅栅C2MOS技术制造的先进高速CMOS施密特反相器。它在保持CMOS低功耗的同时，实现了与等效双极肖特基TTL类似的高速运行。引脚配置和功能与74VHC04FT相同，但输入具有滞后特性，凭借其施密特触发功能，可作为线路接收器接收缓慢的输入信号。输入保护电路确保在不考虑电源电压的情况下，输入引脚可承受0至5.5V的电压。该器件可用于5V至3V系统以及双电源系统（如备用电池）的接口。此电路可防止因电源和输入电压不匹配而导致的器件损坏。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHC14FT(BJ)
- 商品编号
- C80863
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V~4.5V | |
| 输入低电平(VIL) | 100mV~360mV | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | 74VHC系列 | |
| 工作温度 | -40℃~+125℃ |
