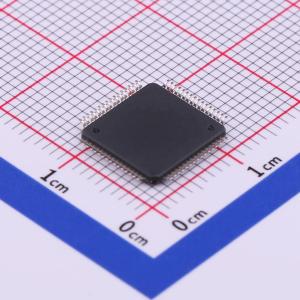

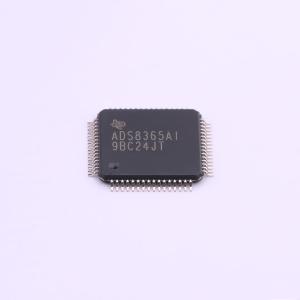

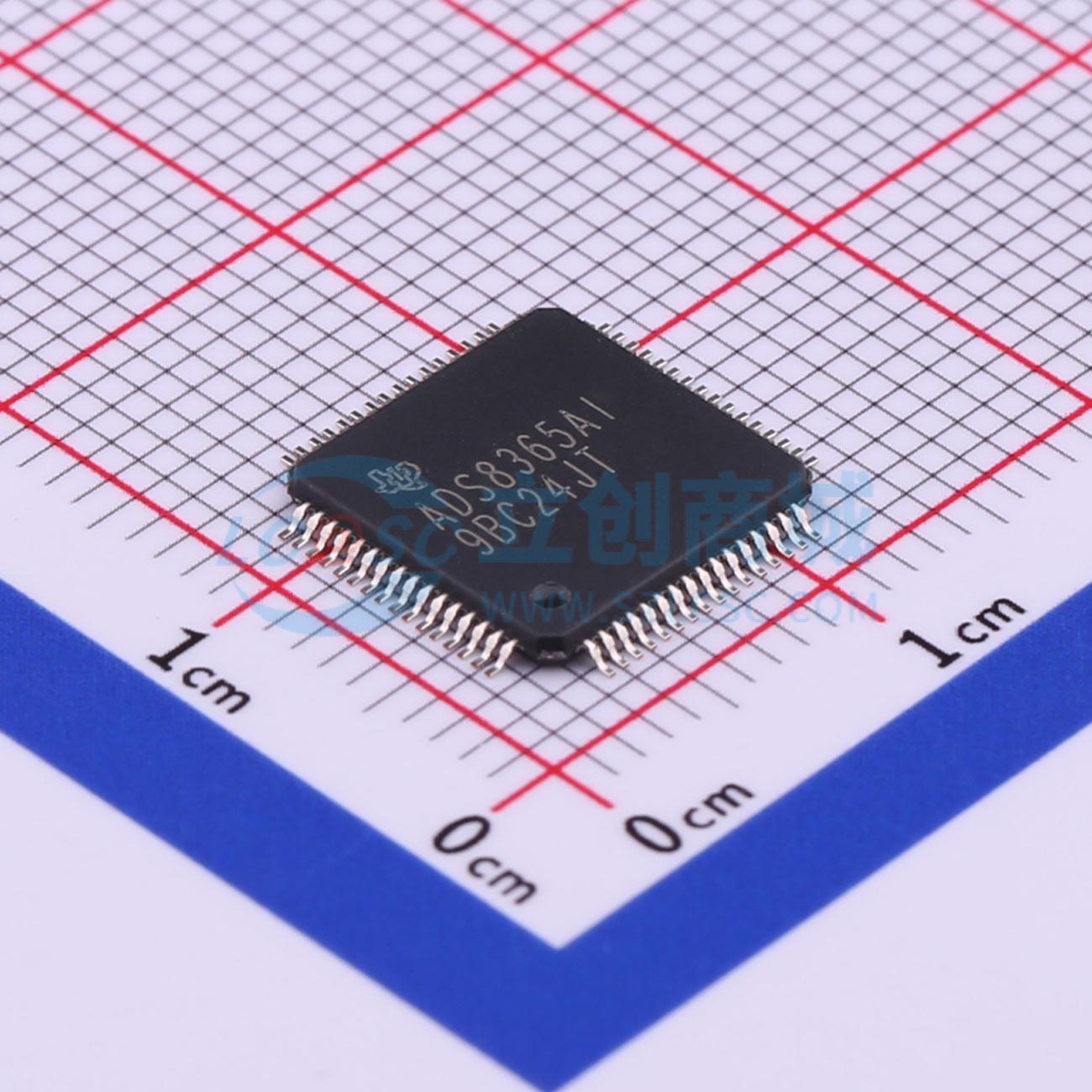

温馨提醒：图片仅供参考，商品以实物为准
ADS8365IPAGR
16位、250kSPS、6通道、同步采样逐次逼近型模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS8365 16 位 250kSPS 6 通道同步采样 SAR ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8365IPAGR
- 商品编号
- C80901
- 商品封装
- TQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.486克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 250kHz | |
| 通道数 | 6 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 并行 | |
| 差分输入 | 是 | |
| 积分非线性 | 4LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 88dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 5MHz；50kHz~5MHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 20ppm/℃ | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 40mA |
商品概述
ADS8365包含六个16位、250kSPS的模数转换器（ADC），具有六个全差分输入通道，分为三对，用于高速同步信号采集。采样保持放大器的输入为全差分，并在ADC输入处保持差分。这种架构在50kHz时具有80dB的出色共模抑制比，这在高噪声环境中非常重要。 ADS8365提供灵活的高速并行接口，具有直接寻址模式、循环模式和FIFO模式。每个通道的输出数据为16位字。
商品特性
- 六个输入通道，全差分输入
- 六个独立的16位ADC
- 每通道总吞吐量为4μs
- 低功耗：正常模式下为200mW，休眠模式下为5mW，掉电模式下为50μW
- TQFP - 64封装
应用领域
- 电机控制
- 多轴定位系统
- 三相功率控制
