温馨提醒：图片仅供参考，商品以实物为准

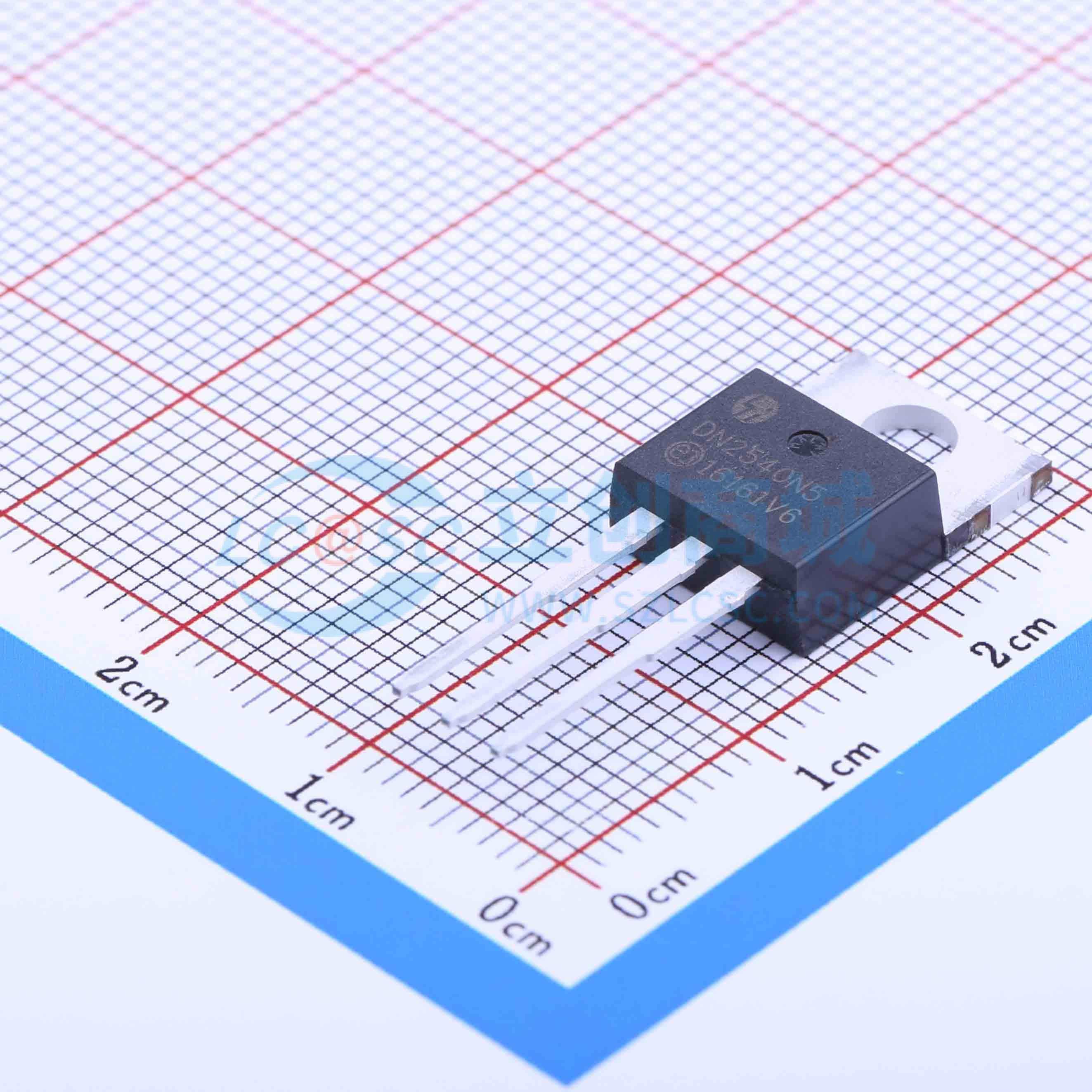

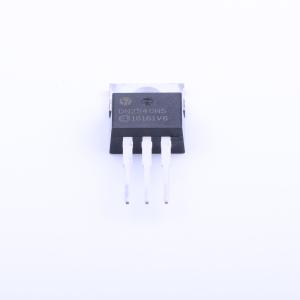

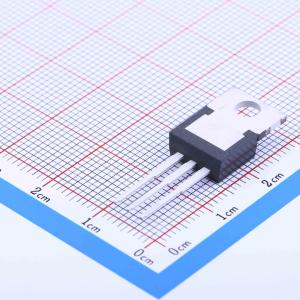

DN2540N5-G
1个N沟道 耐压:400V 电流:500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低阈值耗尽型（常开）晶体管，采用先进的垂直 DMOS 结构和成熟的硅栅制造工艺。结合了双极晶体管的功率处理能力，以及 MOS 器件固有的高输入阻抗和正温度系数。具有所有 MOS 结构的特性，无热失控和热致二次击穿问题。非常适合需要高击穿电压、高输入阻抗、低输入电容和快速开关速度的各种开关和放大应用。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- DN2540N5-G
- 商品编号
- C80871
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 4.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 400V | |
| 连续漏极电流(Id) | 500mA | |
| 导通电阻(RDS(on)) | 17Ω@0V | |
| 耗散功率(Pd) | 15W | |
| 阈值电压(Vgs(th)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 300pF@25V | |
| 反向传输电容(Crss) | 1pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 12pF |
商品概述
Supertex DN2540是一款低阈值耗尽型（常开）晶体管，采用先进的垂直DMOS结构和Supertex成熟的硅栅制造工艺。这种结合使该器件具备双极晶体管的功率处理能力，以及MOS器件固有的高输入阻抗和正温度系数。作为所有MOS结构的特性，该器件不会出现热失控和热致二次击穿。 Supertex的垂直DMOS FET非常适合各种开关和放大应用，这些应用需要高击穿电压、高输入阻抗、低输入电容和快速开关速度。
商品特性
~~- 高输入阻抗-低输入电容-快速开关速度-低导通电阻-无二次击穿-低输入和输出泄漏电流
应用领域
- 常开开关-固态继电器-转换器-线性放大器-恒流源-电源电路-电信
