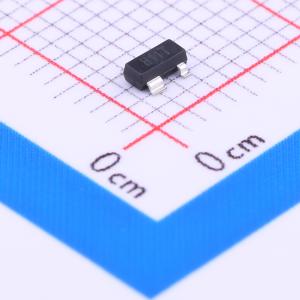

温馨提醒：图片仅供参考，商品以实物为准

SGM811-TXKA4/TR

带手动复位输入的微处理器监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电压监控 3.08V 推挽输出低电平有效功能与管脚顺序同IMP811TEUS,MAX811TEUS
品牌名称: SGMICRO(圣邦微)
商品型号: SGM811-TXKA4/TR
商品编号: C79889
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.051克(g)

商品参数

商品概述

SGM811/SGM812监控电路用于监测微处理器和数字系统中的电源电压。SGM811/SGM812设计用于监测七种不同的电压；这些电压是为有效监测1.8V、2.5V、3V、3.3V和5V电源电压电平而选定的。它们在电源上电、掉电和欠压情况下提供复位输出。在上电时，内部定时器会使复位信号保持240ms有效。这会使微处理器保持复位状态，直到条件稳定。当VCC低至1V时，RESET输出仍可正常工作。SGM811提供低电平有效复位信号（RESET），而SGM812提供高电平有效信号（RESET）输出。 SGM811/SGM812具有手动复位输入。手动复位功能非常有用，特别是当SGM811/SGM812所在的电路进入只有用户才能检测到的状态时。允许用户手动复位系统可以减少因系统失控或锁定而可能造成的损坏或危险。该器件采用SOT - 143和SOT - 23 - 5封装。

商品特性

是MAX811/MAX812和ADM811/ADM812在全温度范围内的卓越升级版
低功耗（典型值13μA）
精密电压监测：提供1.8V、2.5V、3V、3.3V和5V可选，VCC低至1V时复位有效
最小150ms上电复位，低电平有效RESET输出（SGM811），高电平有效RESET输出（SGM812）
手动复位输入
环保型SOT - 143和SOT - 23 - 5封装

应用领域

微处理器系统
控制器
智能仪器
汽车系统
安全系统
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	3.08V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	240ms
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	13uA
