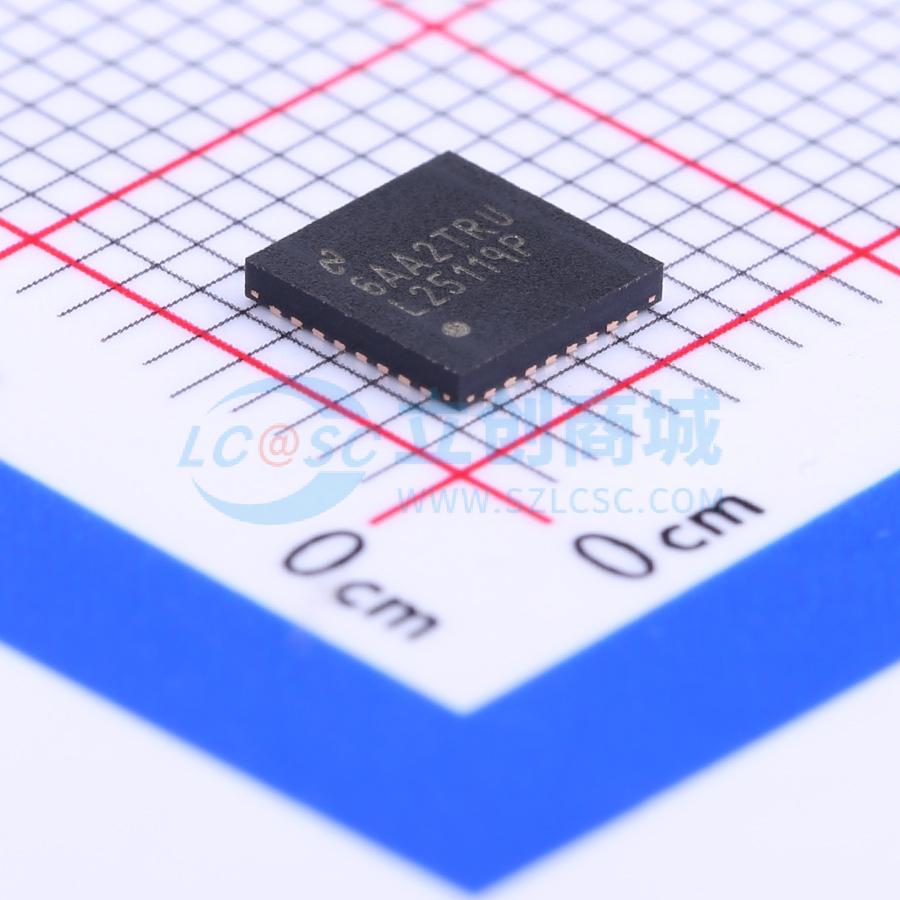

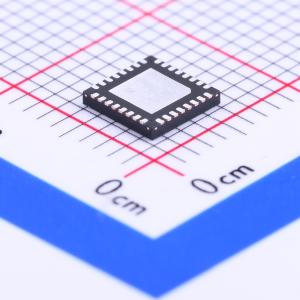

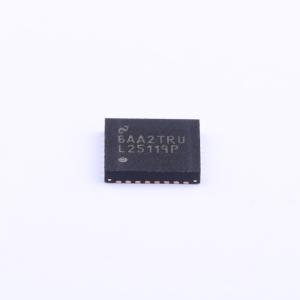

LM25119PSQE/NOPB

双路同步降压控制器

描述: LM25119PSQE/NOPB是一款面向降压稳压器应用的同步降压控制器,可由高电压电源或变化范围较大的输入电源供电运行。此控制方法基于采用仿真电流斜坡的电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。通过使用仿真电流斜坡可降低脉宽调制电路的噪声灵敏度,从而对高输入电压应用中所需的极小占空比进行可靠控制。开关频率可设定在50kHz至750kHz范围内。LM25119使用自适应死区时间控制来驱动外部高侧和低侧NMOS功率开关。
品牌名称: TI(德州仪器)
商品型号: LM25119PSQE/NOPB
商品编号: C78106
商品封装: WQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.115克(g)

商品参数

商品概述

LM25119 器件是一款面向降压稳压器应用的同步降压控制器，可由高电压电源或变化范围较大的输入电源供电运行。此控制方法基于采用仿真电流斜坡的电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。通过使用仿真电流斜坡可降低脉宽调制电路的噪声灵敏度，从而对高输入电压应用中所需的极小占空比进行可靠控制。开关频率可设定在50kHz 至750kHz 范围内。LM25119 使用自适应死区时间控制来驱动外部高侧和低侧NMOS 功率开关。用户可选二极管仿真模式可实现断续模式运行，从而提高轻负载条件下的效率。凭借高压偏置稳压器以及自动切换至外部偏置的功能，可以进一步提高效率。其他功能包括：热关断、频率同步、逐周期和断续模式电流限制以及可调节线路欠压锁定。该器件采用功耗增强型32 引脚无引线WQFN 封装，并且配有利于散热的外露芯片连接焊盘。

商品特性

LM25119-Q1符合汽车类应用的要求，具有符合AEC-Q100的下列结果：
- 器件温度1级： -40°C至125°C的环境运行温度范围
- 器件人体放电模型(HBM)静电放电(ESD)分类等级1C
- 器件组件充电模型(CDM) ESD分类等级C4A
仿真峰值电流模式控制
宽工作电压范围：4.5V至42V，可轻松配置为双路输出或交错单路输出
稳健耐用的3.3A峰值栅极驱动，开关频率最高可通过编程设定为750kHz
可选二极管仿真模式，可编程输出（基准电压为0.8V）
精密1.5%电压基准
可编程电流限制，断续模式过载保护
可编程软启动
可编程线路欠压锁定
自动切换至外部偏置电源
通道2使能逻辑输入
热关断
32引脚超薄型四方扁平无引线(WQFN)封装

应用领域

车用信息娱乐
工业DC-DC电机驱动器
汽车USB配件适配器
电信：服务器和路由器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	-
	输出电流	-
	开关频率	750kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
