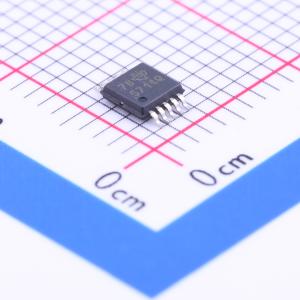

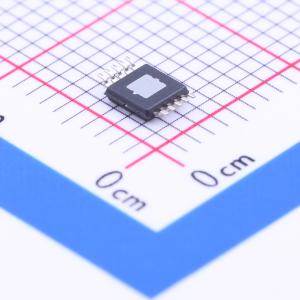

温馨提醒：图片仅供参考，商品以实物为准
TPS57140QDGQRQ1
42V 1.5A降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS57140-Q1是一款42V、1.5A的降压调节器,集成了高侧MOSFET。它采用电流模式控制,具有低纹波脉冲跳过模式,可减少无负载时的输出供应电流。在低状态时,使能引脚将关断电流降低到1.5μA。输入电压范围为3.5V至42V,具有200mΩ的高侧MOSFET。宽开关频率范围（100kHz至2.5MHz）允许优化效率和外部组件尺寸。支持外部时钟同步,具有可调软启动和排序功能。具备欠压锁定、过压和过温保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS57140QDGQRQ1
- 商品编号
- C78543
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~42V | |
| 输出电压 | 800mV~39V | |
| 输出电流 | 1.5A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 116uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS57140-Q1 器件是一款带有集成高压侧MOSFET的42V、1.5A降压稳压器。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载时的调节输出电源电流降至116 μA。当使能引脚处于低状态时，关断电流降至1.5 μA。
欠压锁定内部设定为2.5V，但可以通过使能引脚增加。输出电压启动斜坡由软启动引脚控制，该引脚也可以配置为sequencing或tracking。开漏电源正常信号表示输出在其标称电压的92%至109%之间。
宽泛的开关频率范围允许优化效率和外部元件尺寸。频率回折和热关断在过载情况下保护器件。
TPS57140-Q1 采用10引脚增强散热MSOP-PowerPAD封装（DGQ）和10引脚VSON封装（DRC）。
应用领域
- 12V 和 24V 工业和商业低功耗系统
- 汽车信息娱乐、主机、显示
- 导航、音频和仪表盘
- 汽车车身应用、HVAC、无线充电
- 高级驾驶辅助系统（ADAS）、后视摄像头模块、盲点雷达
- 工业直流电源系统
