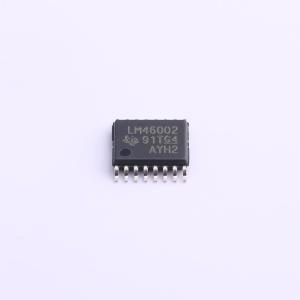

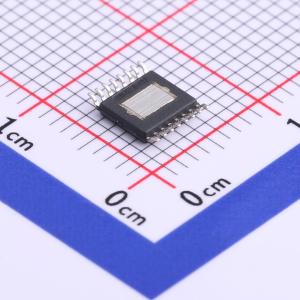

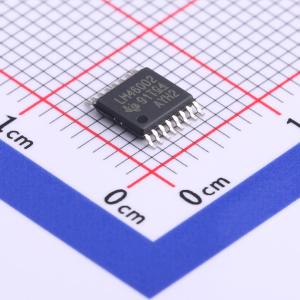

温馨提醒：图片仅供参考，商品以实物为准

LM46002PWPR

3.5V至60V 2A同步降压电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM46002 SIMPLESWITCHER? 是一款3.5V至60V输入电压范围的2A同步降压直流到直流转换器。该转换器具有高效率、低静态电流、集成同步整流、可调开关频率等特性。适用于工业、电信系统和汽车应用。
品牌名称: TI(德州仪器)
商品型号: LM46002PWPR
商品编号: C79086
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

LM46002 SIMPLE SWITCHER稳压器是一款易于使用的同步降压直流到直流转换器，能够驱动高达2A的负载电流（输入电压范围为3.5V至60V）。以极小的解决方案尺寸提供出色的效率、输出精度和压降电压。采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。可选功能诸如可编程开关频率、同步、电源正常标志、精确使能、内部软启动、可扩展软启动和跟踪可为各种应用提供灵活且简单易用的控制器。轻负载时的断续传导和自动降低频率可改善轻负载效率。该系列只需要很少的外部组件。器件的引脚排列可简化并实现最优印刷电路板(PCB)布局布线。保护特性包括热关断、VCC欠压锁定、逐周期电流限制和输出短路保护。

商品特性

稳压静态电流27μA
轻负载时的高效率（断续传导模式(DCM)和脉冲频率调制(PFM)）
符合EN55022/CISPR 22电磁干扰(EMI)标准
集成同步整流
可调频率范围：200kHz至2.2MHz（缺省值500kHz）
与外部时钟频率同步
内部补偿
与几乎任一陶瓷、固态电解、钽和铝质电容器组合一同工作时保持稳定
电源正常标志
软启动进入预偏置负载
内部软启动：4.1ms
可由外部电容器延长的软启动时间
输出电压跟踪功能
程序系统欠压闭锁(UVLO)精确使能
具有断续模式的输出短路保护
过热热关断保护

应用领域

工业用电源
电信系统
AM以下波段汽车应用
商用车辆电源
通用宽VIN稳压高效负载点稳压

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~60V
	输出电压	1V~28V
	输出电流	2A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	27uA
	开关管(内置/外置)	内置
	输出类型	可调
