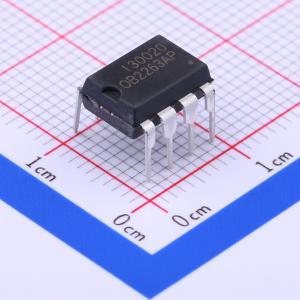

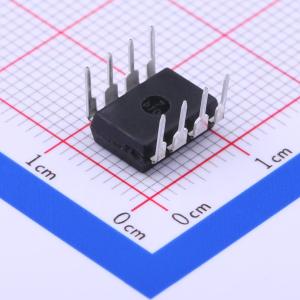

OB2263AP

OB2263是一款高度集成的电流模式PWM控制IC，针对30W以下高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。 正常工作时，PWM开关频率可通过外部编程设置，并可微调至较窄范围。在无负载或轻负载条件下，该IC工作在扩展“间歇模式”，以最小化开关损耗，从而实现更低的待机功耗和更高的转换效率。 VDD低启动电流和低工作电流有助于使用OB2263设计出可靠的上电启动电路。因此，可在启动电路中使用大阻值电阻，以降低待机功耗。 内部斜率补偿可提高系统大信号稳定性，并减少高PWM占空比输出时可能出现的次谐波振荡。电流检测（CS）输入的前沿消隐功能可消除由缓冲电路二极管反向恢复引起的信号毛刺，从而大大减少设计中的外部元件数量和系统成本。 OB2263具备完整的保护功能，并具有自动自恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、VDD过压钳位和欠压锁定（UVLO）。栅极驱动输出钳位至最高18V，以保护功率MOSFET。 采用On Bright公司独有的频率混洗技术，并在图腾柱式栅极驱动输出端进行软开关控制，可实现出色的EMI性能。 该设计将20kHz以下的音频能量降至最低，并消除了工作过程中的音频噪声。OB2263提供SOT23 - 6、SOP - 8和DIP - 8三种封装形式。

• On Bright的频率混洗技术，改善EMI性能
• 扩展间歇模式控制，提高效率并实现最低待机功耗设计
• 无音频噪声运行
• 外部可编程PWM开关频率
• 内部同步斜率补偿
• 低VDD启动电流和低工作电流（1.4mA）
• 电流检测输入前沿消隐
• 具备自动自恢复功能的完善保护
  • 带迟滞功能的VDD过压钳位和欠压锁定（UVLO）
  • 栅极输出最大电压钳位（18V）
  • On Bright的线输入补偿逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出功率限制
  • 过载保护（OLP）

• 离线AC/DC反激式转换器，用于
  • 电池充电器
  • 电源适配器
  • 机顶盒电源
  • 开放式开关电源
