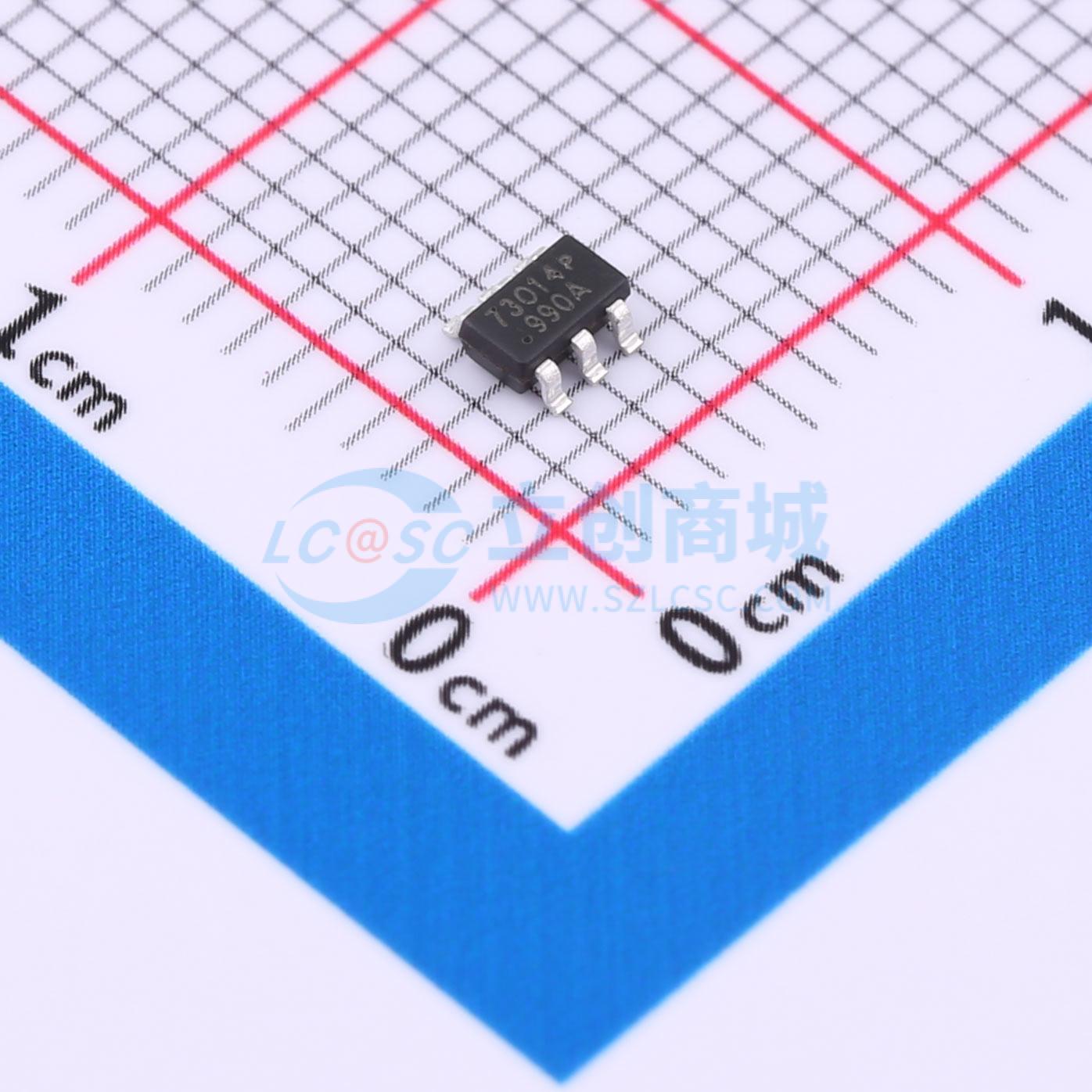

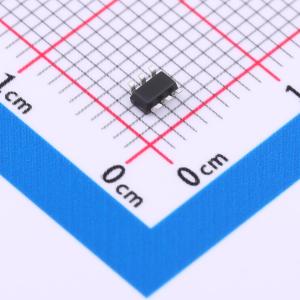

OB2273AMP
高性能电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OB2273A是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。正常工作时，PWM开关频率在内部固定，并微调至较窄范围。在空载或轻载条件下，该IC以扩展“间歇模式”运行，以最大限度降低开关损耗，从而实现更低的待机功耗和更高的转换效率
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2273AMP
- 商品编号
- C78847
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 12V~25V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；软启动 | |
| 工作温度 | -20℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
OB2273A是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。
正常工作时，PWM开关频率在内部固定，并微调至较窄范围。在空载或轻载条件下，该IC以扩展“间歇模式”运行，以最小化开关损耗。从而实现更低的待机功耗和更高的转换效率。
OB2273A采用SOT23 - 6封装。
VDD低启动电流和低工作电流有助于使用OB2273A实现可靠的上电启动和低待机设计。
OB2273A提供具有自动恢复功能的全面保护，包括逐周期电流限制（OCP）、过载保护（OLP）、VDD欠压锁定（UVLO）、过温保护（OTP）和过压（固定或可调）保护（OVP）。采用昂宝专有的频率抖动技术可实现出色的EMI性能。
设计中最大限度地降低了20KHZ以下的音频能量，并消除了运行期间的音频噪声。
商品特性
- 在通用交流输入下，待机功耗<100mW，符合五级标准
- 上电软启动，降低MOSFET Vds应力
- 采用频率抖动技术改善EMI
- 扩展间歇模式控制，提高效率并实现最低待机功耗设计
- 无音频噪声运行
- 固定65KHZ开关频率
- 全面的保护功能
- 带迟滞的VDD欠压锁定（UVLO）
- 逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出功率限制
- 带自动恢复功能的过载保护（OLP）
- 带自动恢复功能的过温保护（OTP）
- 带自动恢复功能的VDD过压保护（OVP）
- 可通过外部齐纳二极管调节OVP
应用领域
- 用于以下设备的离线AC/DC反激式转换器
- 电池充电器
- 电源适配器
- 机顶盒电源
- 开放式开关电源
