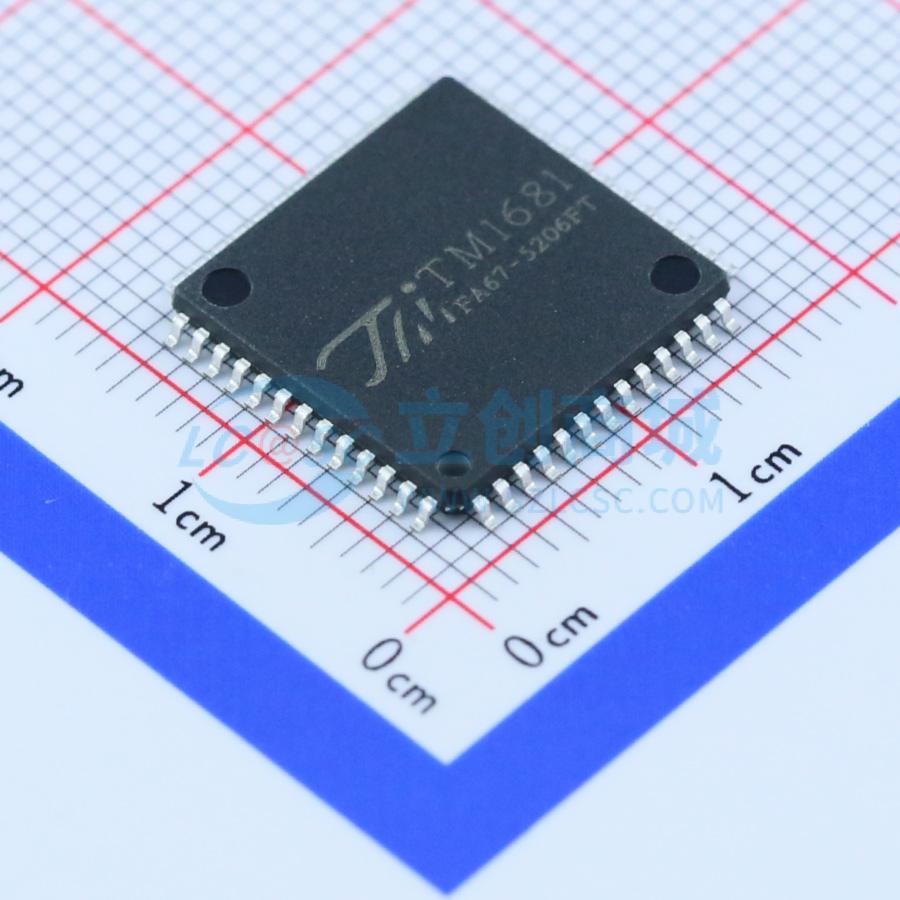

TM1681
TM1681
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1681是一种存储器交换LED显示控制的驱动芯片，可以选择多重的ROW/COM模式（32ROW/8COM和24ROW/16COM），可以用来驱动点阵LED。该芯片提供了软件设置的16个级别的脉宽调制控制输出，可以调整LED循环显示的亮度。利用串行接口串行输入的方式，可以便捷地进入命令模式（COMMAND、MDOE ）和数据模式（DATA 、MODE），只需要简单的命令就可以建立起主控芯片和TM1681的通信。
- 品牌名称
- TM(天微)
- 商品型号
- TM1681
- 商品编号
- C78601
- 商品封装
- LQFP-52(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 工作电压 | 2.4V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 282kHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
TM1681是一种存储器交换LED显示控制的驱动芯片，可以选择多重的ROW/COM模式（32ROW/8COM和24ROW/16COM），可以用来驱动点阵LED。该芯片提供了软件设置的16个级别的脉宽调制控制输出，可以调整LED循环显示的亮度。利用串行接口串行输入的方式，可以便捷地进入命令模式（COMMAND、MDOE ）和数据模式（DATA 、MODE），只需要简单的命令就可以建立起主控芯片和TM1681的通信。通过TM1681便可以进行持续的输出显示，在LED灯的显示中具有广泛的应用性，如工业仪表控制、数字钟/温度计/计数器/电压表显示、仪表数据的读出、LED显示、智能手环等应用。
商品特性
- 工作电压1.4 ~ 5.5V
- 32ROW8COM和24ROW16COM两种显示方案可选
- 综合显示存储器——644显示RAM（32ROW8COM），964显示RAM（24ROW16COM）
- 16个级别脉宽调制控制亮度
- 内置256KHz RC振荡器
- 四线串行接口通讯
- 数据模式和命令模式指令
- 可选的NMOS输出渠道和PMOS输出渠道
- 封装形式：LQFP48、LQFP52
应用领域
- 工业仪表控制
- 数字钟/温度计/计数器/电压表显示
- 仪表数据的读出
- LED显示
- 智能手环
