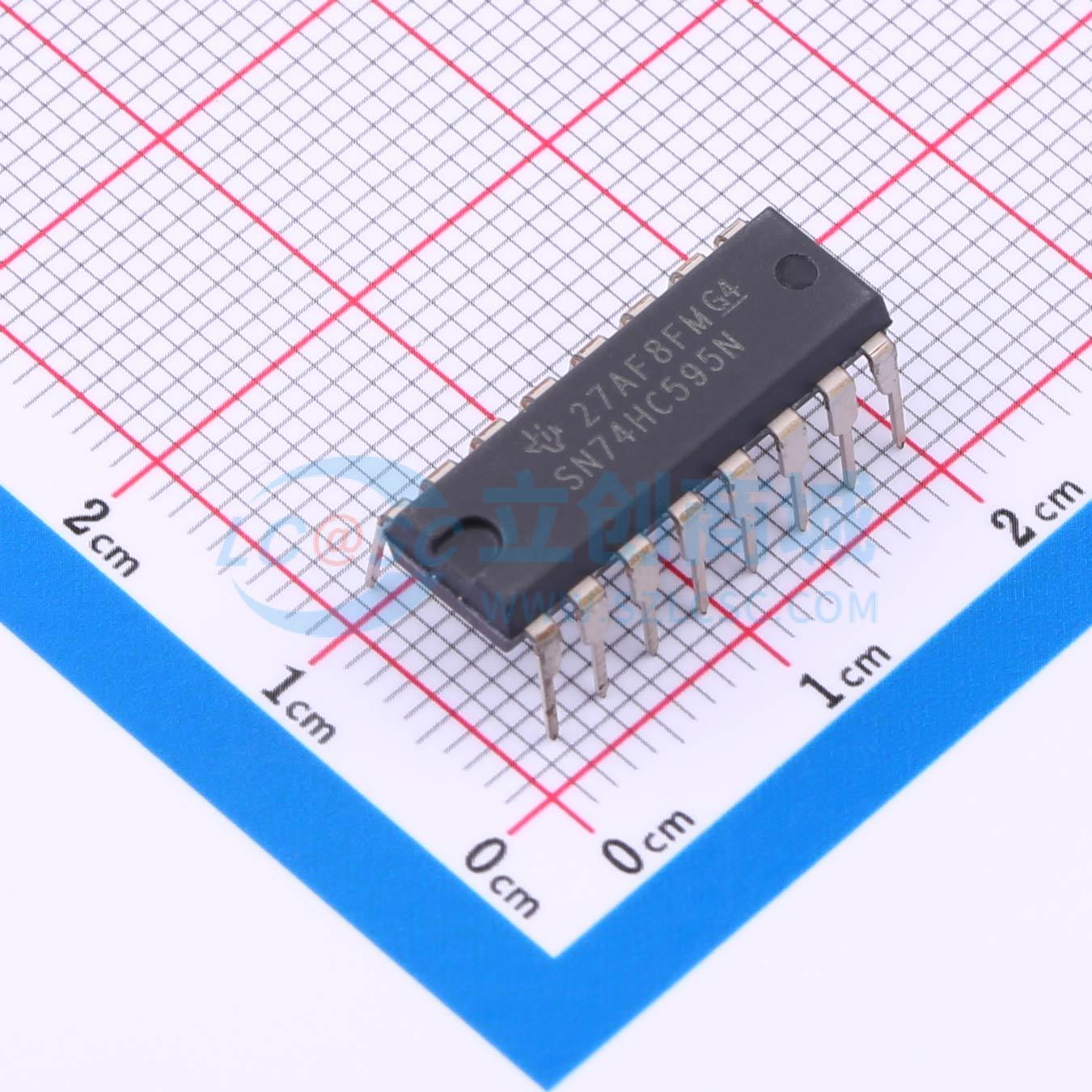

SN74HC595N
三态输出 8位串行至串行或并行移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC595 具有三态输出寄存器的 8 位移位寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC595N
- 商品编号
- C78711
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 29MHz | |
| 元件数 | 1 | |
| 输出类型 | 三态 | |
| 系列 | 74HC |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 26ns@6V,50pF | |
| 输出电流 | 6mA | |
| 分辨率(位) | 8 | |
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
SNx4HC595器件包含一个8位串行输入、并行输出移位寄存器，可为8位D型存储寄存器提供输入，存储寄存器带有并行三态输出。移位寄存器和存储寄存器分别配有独立时钟。移位寄存器带有直接清零输入、串行输入和用于级联的串行输出，当输出使能输入为高电平时，输出处于高阻抗状态。
商品特性
- 8位串行输入、并行输出移位结构
- 工作电压范围为2V~6V
- 大电流三态输出，可驱动最多15个LSTTL负载
- 低功耗，最大Icc为80μA
- 典型传输延迟tpd为13ns
- 5V条件下输出驱动电流为±6mA
- 最大输入电流为1μA，输入电流低
- 移位寄存器带有直接清零功能
应用领域
- 网络交换机
- 电力基础设施
- LED显示屏
- 服务器
