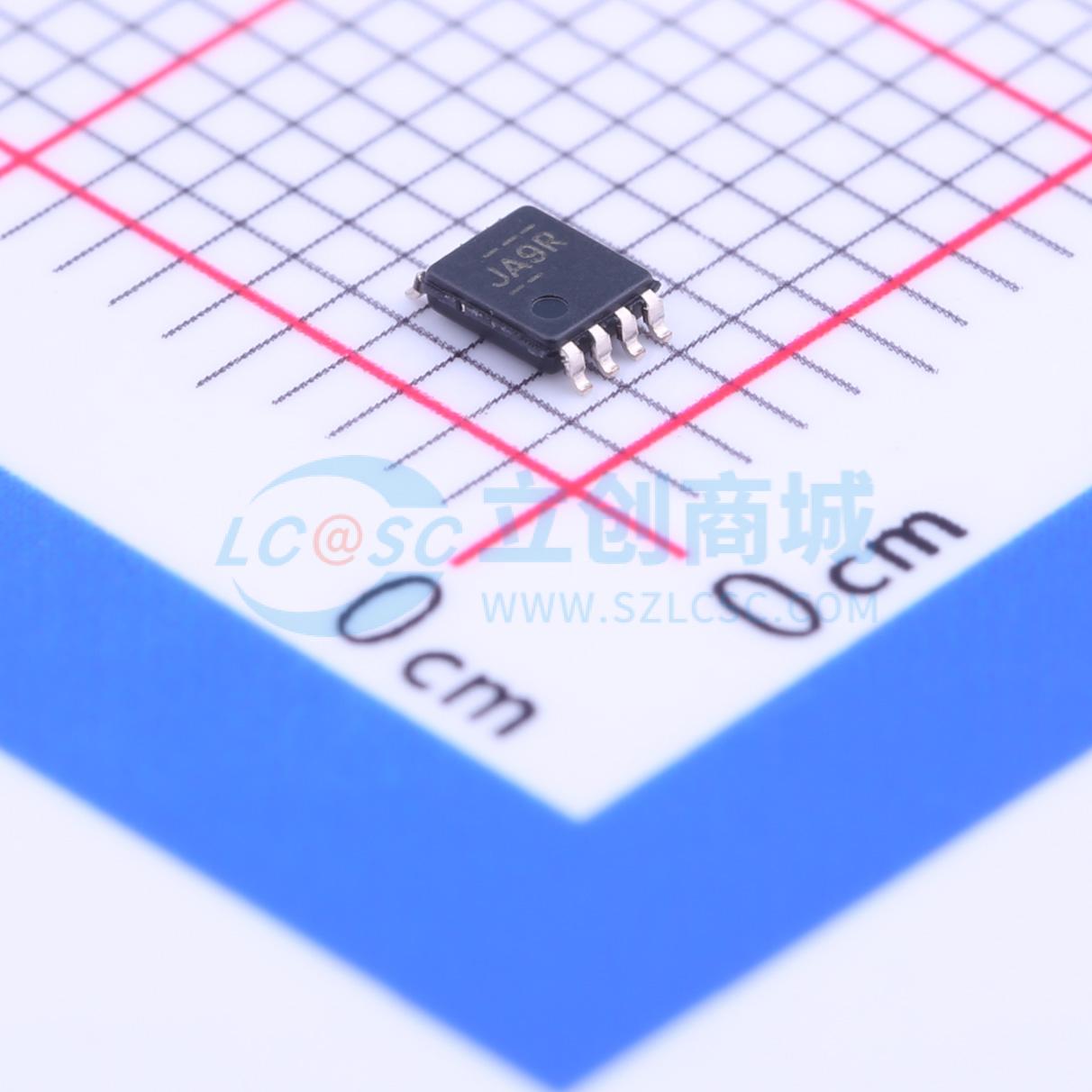

温馨提醒：图片仅供参考，商品以实物为准
TS5A3357DCUR
单刀三掷(SP3T)模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TS5A3357 是一款高性能单刀三掷 (SP3T) 模拟开关，设计用于 1.65V 至 5.5V 的单电源操作。该设备提供低导通电阻和低输入/输出电容，从而导致非常低的信号失真。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A3357DCUR
- 商品编号
- C78720
- 商品封装
- VSSOP-8-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 3:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 5Ω | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 17pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 6.5ns | |
| 关闭时间(toff) | 3.7ns | |
| 带宽 | 334MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 无毛刺切换 |
商品概述
TS5A3357是一款高性能单刀三掷（SP3T）模拟开关，工作电压范围为1.65 V至5.5 V。该器件具有低导通电阻和低输入/输出电容，因此信号失真极低。先断后通特性允许信号在端口间转移，且信号失真极小。该器件还具有低电荷注入特性，适用于高性能音频和数据采集系统。
商品特性
- 规定先断后通切换
- 低导通电阻
- 高带宽
- 控制输入可承受5.5 V电压
- 低电荷注入
- 出色的导通电阻匹配
- 低总谐波失真（THD）
- 1.65 V至5.5 V单电源供电
- 闩锁性能符合JESD 78 II类标准，超过100 mA
- ESD性能符合JESD 22标准：人体模型（A114 - B，II类）2000 V、带电器件模型（C101）1000 V
应用领域
- 手机
- 个人数字助理（PDA）
- 便携式仪器
