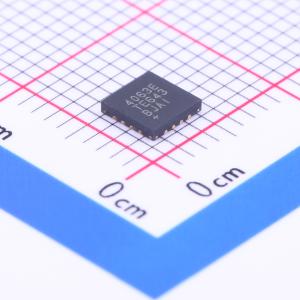

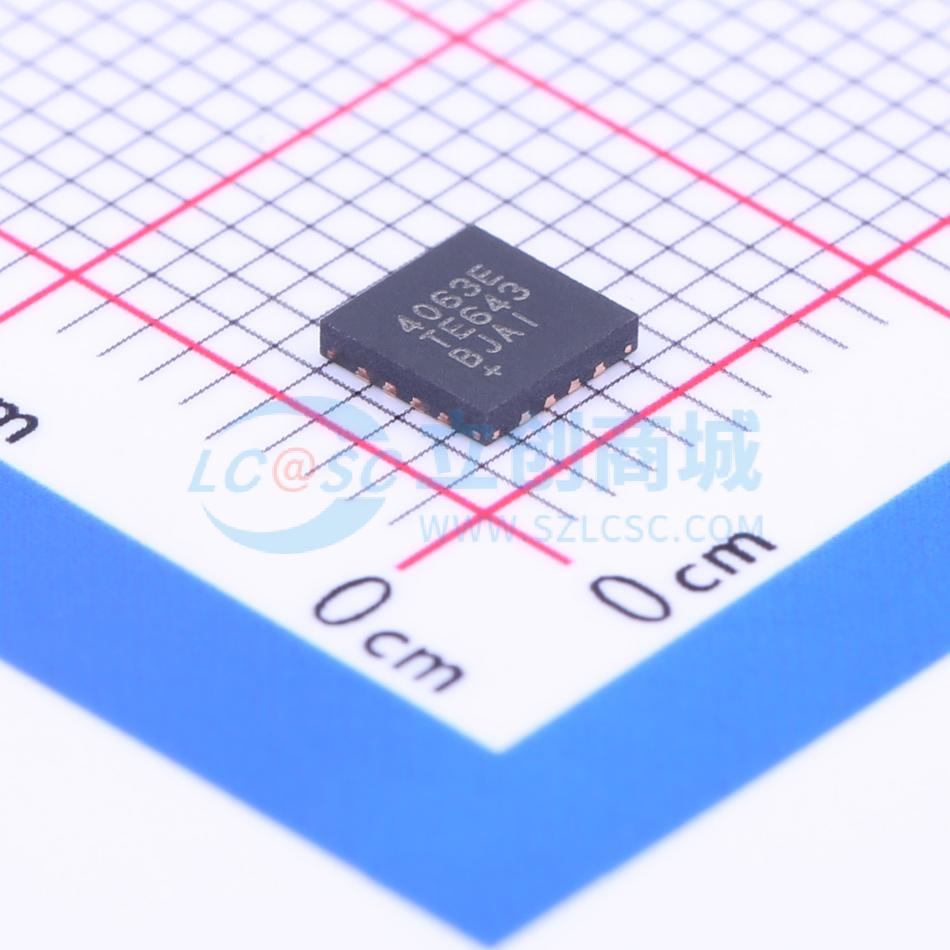

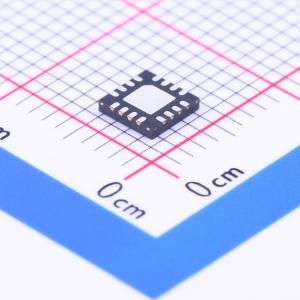

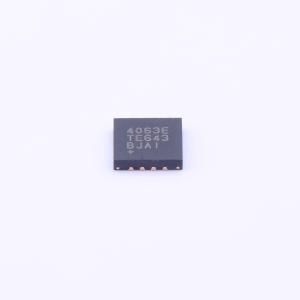

温馨提醒：图片仅供参考，商品以实物为准

MAX4063ETE+

差分麦克风前置放大器，内部偏置并可完全关断

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX4063是一款差分输入麦克风前置放大器，针对高性能便携式应用进行了优化。该器件具有两个可选输入、差分输出、可调增益、集成低噪声偏置源和低功耗关断模式。两条输入路径可同时实现差分和单端麦克风感应。差分输入的高噪声抑制能力非常适合内置麦克风，因为系统噪声和长距离PCB走线可能会削弱低电平信号。单端输入可方便地连接外部麦克风。差分和单端输入具有独立的可调增益，可通过单个外部电阻进行设置。差分输出在单3V电源供电时可提供高达6VP-P的满量程信号，优化了放大信号的动态范围。完整的关断模式可将电源电流降至仅0.3μA，并禁用麦克风偏置，以实现极致的节能效果。MAX4063的工作电压范围为2.4V至5.5V，工作温度范围为扩展的-40℃至+85℃。MAX4063提供16引脚TQFN（4mmx4mmx0.8mm）和14引脚TSSOP两种封装形式。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4063ETE+
商品编号: C78211
商品封装: TQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

MAX4063是一款差分输入麦克风前置放大器，针对高性能便携式应用进行了优化。该器件具有两个可选输入、差分输出、可调增益、集成低噪声偏置源和低功耗关断模式。两条输入路径可同时实现差分和单端麦克风感应。差分输入的高噪声抑制能力非常适合内置麦克风，因为系统噪声和长距离PCB走线可能会削弱低电平信号。单端输入可方便地连接外部麦克风。差分和单端输入具有独立的可调增益，可通过单个外部电阻进行设置。差分输出在单3V电源供电时可提供高达6VP-P的满量程信号，优化了放大信号的动态范围。完整的关断模式可将电源电流降至仅0.3μA，并禁用麦克风偏置，以实现极致的节能效果。 MAX4063的工作电压范围为2.4V至5.5V，工作温度范围为扩展的-40℃至+85℃。MAX4063提供16引脚TQFN（4mmx4mmx0.8mm）和14引脚TSSOP两种封装形式。

商品特性

2.4V至5.5V单电源供电
差分输入和输出
可调增益
高电源抑制比（PSRR）：95dB
共模抑制比（CMRR）：79dB
低噪声、集成麦克风偏置
电源电流：750μA
关断电流：0.3μA
±4kV静电放电（ESD）保护（AUX_IN）
总谐波失真加噪声（THD+N）：1kHz时为0.05%
提供节省空间的封装：14引脚TSSOP、16引脚TQFN（4mmx4mmx0.8mm）

应用领域

笔记本电脑音频系统
平板电脑
个人数字助理（PDA）音频系统
信号调理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	双声道
	输出功率	-
	工作电压	2.4V~5.5V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.05%
	静态电流(Iq)	-
	工作温度	-40℃~+85℃
	输入类型	差分；单端
	电源纹波抑制比(PSRR)	95dB
