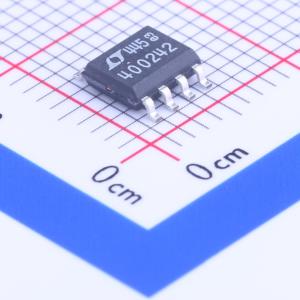

温馨提醒：图片仅供参考，商品以实物为准

LTC4002ES8-4.2#PBF

独立型锂离子开关模式电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC4002是一款完整的电池充电控制器，适用于单节（4.2V）或双节（8.4V）锂离子电池。LTC4002的开关频率为500kHz，能从较宽范围的电源电压为锂离子电池快速充电，提供了一种小巧、简单且高效的解决方案。外部检测电阻可将充电电流精度设置为±5%
品牌名称: ADI(亚德诺)
商品型号: LTC4002ES8-4.2#PBF
商品编号: C78228
商品封装: SO-8
包装方式: 管装
商品毛重: 0.17克(g)

商品参数

商品概述

LTC4002是一款完整的电池充电控制器，适用于单节（4.2V）或双节（8.4V）锂离子电池。LTC4002的开关频率为500kHz，能在很宽的电源电压范围内为锂离子电池快速充电提供一种小巧、简单且高效的解决方案。外部检测电阻可将充电电流精度设置为±5%。内部电阻分压器和精密基准源可将每节电池的最终浮充电压精度设置为±1%，即每节4.2V。当移除输入电源时，LTC4002会自动进入低电流休眠模式，将电池放电电流降至10µA。内部比较器可检测接近充电结束的状态，而内部定时器可设置总充电时间并终止充电周期。充电周期结束后，如果每节电池电压降至4.05V以下，将自动开始新的充电周期。 LTC4002提供8引脚SO和10引脚DFN封装。

商品特性

宽输入电源范围：4.7V至22V（4.2版本）；8.91V至22V（8.4版本）
高效电流模式PWM控制器，开关频率为500kHz
充电电压精度为±1%
充电结束电流检测输出
3小时充电终止定时器
恒定开关频率，实现最低噪声
充电电流精度为±5%
低反向电池放电电流，仅10µA
电池自动再充电
移除输入电源时自动关机
低电压电池自动涓流充电
电池温度感应和充电判定
使用陶瓷输出电容时性能稳定
8引脚SO和10引脚DFN封装

应用领域

便携式计算机
充电座
手持仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.7V~22V
	最大充电电流	-
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	10uA
