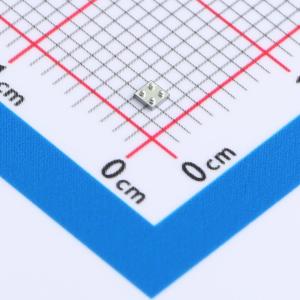

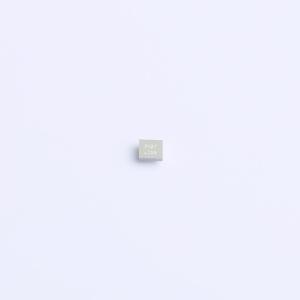

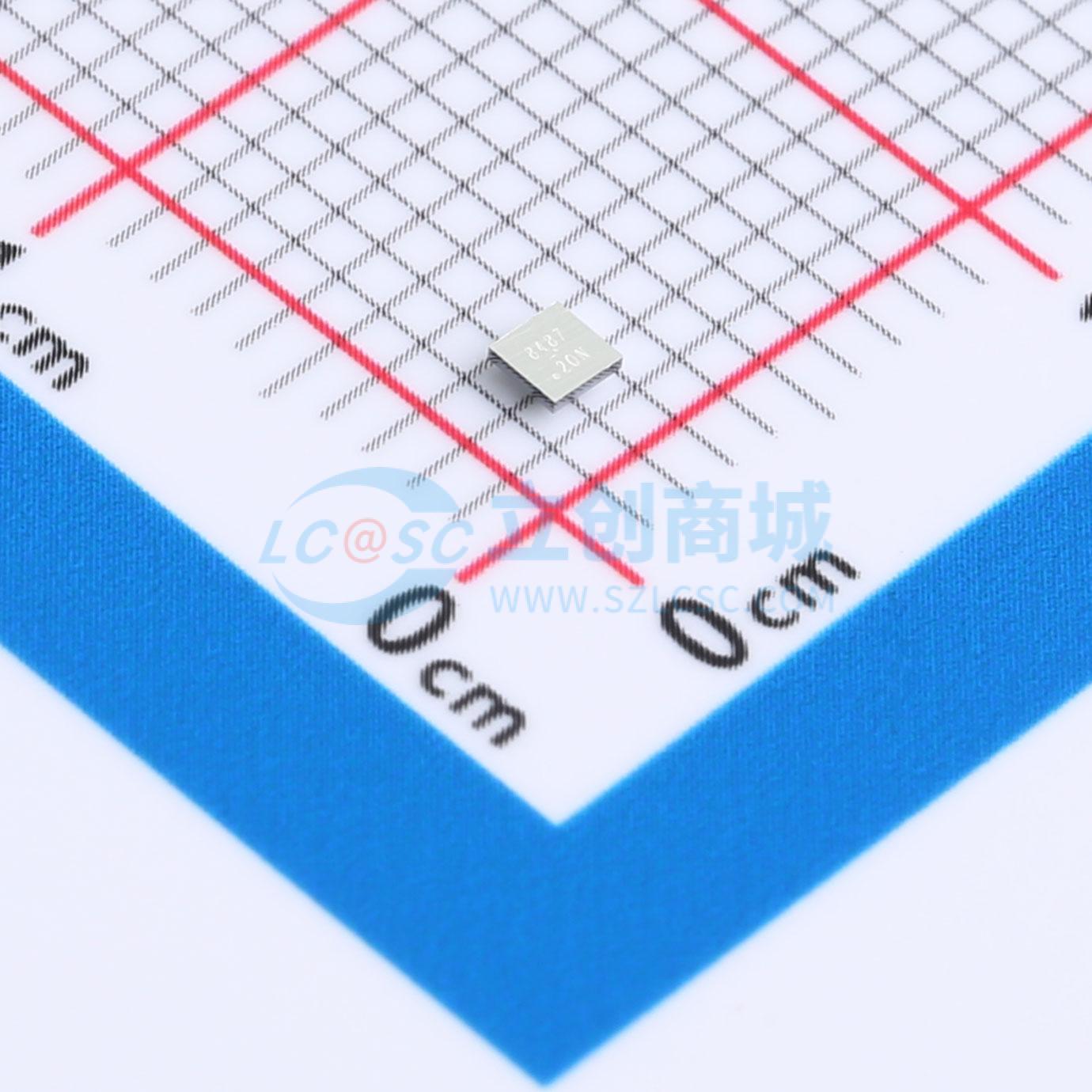

SI8487DB-T1-E1
1个P沟道 耐压:30V 电流:4.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性:TrenchFET功率MOSFET。 低导通电阻。 超小外形尺寸,最大1.6mm×1.6mm。 超薄高度,最大0.6mm。 引脚与Si8409DB兼容。 材料分类:有关合规性定义请参阅相关文档。应用:移动计算、智能手机、平板电脑。 负载开关
- 品牌名称
- VISHAY(威世)
- 商品型号
- SI8487DB-T1-E1
- 商品编号
- C727392
- 商品封装
- UFBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.9A | |
| 导通电阻(RDS(on)) | 31mΩ@10V | |
| 耗散功率(Pd) | 1.1W | |
| 阈值电压(Vgs(th)) | 600mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 52nC@10V | |
| 输入电容(Ciss) | 4.48nF | |
| 反向传输电容(Crss) | 330pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 200pF |
商品概述
P沟道30 V(D-S)MOSFET采用晶圆级芯片尺寸封装(WL-CSP)技术,实现焊球工艺,无需外部封装包裹硅芯片。该技术减少了电池供电紧凑型设备的电路板空间需求,提高了热性能,并减轻了有引脚封装产品典型的寄生效应。
商品特性
- 沟槽式场效应功率MOSFET
- 低导通电阻
- 超小外形尺寸,最大为1.6 mm x 1.6 mm
- 超薄高度,最大为0.6 mm
- 引脚与Si8409DB兼容
应用领域
-移动计算、智能手机、平板电脑-负载开关-电池开关-充电器开关-过压保护开关
