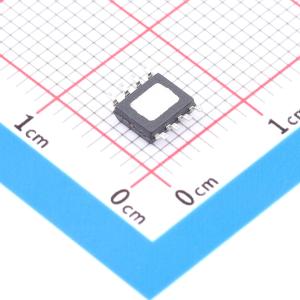

MPQ4462DN-LF-Z
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
MPQ4462是一款高频降压型开关稳压器，集成了高端高压功率MOSFET。它采用电流模式控制，可提供3.5A输出，具有快速的环路响应和易于补偿的特性。 3.8V至36V的宽输入电压范围适用于各种降压应用，包括汽车输入环境中的应用。120μA的工作静态电流使其适用于电池供电的应用。 开关频率调节功能可在轻载时降低开关频率，以减少开关和栅极驱动损耗，从而在宽负载范围内实现高功率转换效率。 频率折返功能可防止启动期间电感电流失控，热关断功能可确保可靠且容错的运行。 MPQ4462可在高达4MHz的频率下工作，适用于对EMI敏感的应用，如AM收音机和ADSL应用。 MPQ4462提供3mm×3mm QFN10和SOIC8E两种封装。
商品特性
- 120μA静态电流
- 3.8V至36V宽输入电压范围
- 150mΩ内部功率MOSFET
- 高达4MHz可编程开关频率
- 使用陶瓷电容时稳定
- 内部软启动
- 无需电流检测电阻的内部设定电流限制
- 输出电压可在0.8V至30V之间调节
- 提供3mm×3mm QFN10和SOIC8E封装
- 提供符合AEC-Q100 1级标准的产品
应用领域
- 高压功率转换
- 汽车系统
- 工业电源系统
- 分布式电源系统
- 电池供电系统
