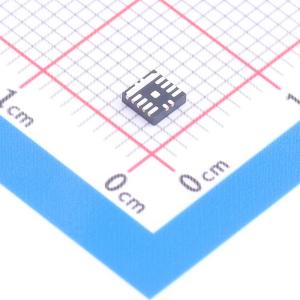

温馨提醒：图片仅供参考，商品以实物为准
MP9186GQ-Z
降压型 6A 4.5V~20V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP9186GQ-Z
- 商品编号
- C6675206
- 商品封装
- QFN-14(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~20V | |
| 输出电压 | 800mV~18V | |
| 输出电流 | 6A | |
| 开关频率 | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP9186 是一款采用内部功率 MOSFET 的同步整流降压开关模式转换器。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现 6A 连续输出电流，并具有出色的负载和线性调节能力。MP9186 具备同步模式操作，可在输出电流负载范围内实现更高的效率。 电流模式操作可提供快速瞬态响应，并简化环路稳定。全面的保护功能包括过流保护和热关断。 MP9186 仅需少量易于获取的标准外部组件，采用节省空间的 3mm×3mm 14 引脚 QFN 封装。
商品特性
- 4.5V 至 20V 宽工作输入范围
- 6A 输出电流
- 低 RDS(ON) 内部功率 MOSFET
- 可编程开关频率
- 可编程使能延迟
- 300kHz 至 2MHz 外部时钟频率同步
- 可通过外部信号选择低功耗模式
- 外部软启动
- 过流保护和热关断
- 采用 3x3mm 14 引脚 QFN 封装
应用领域
- DSL 调制解调器
- 电缆调制解调器
- 机顶盒
