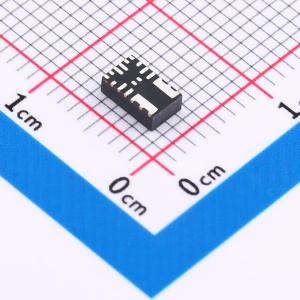

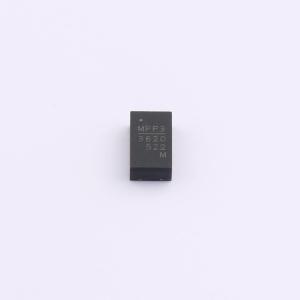

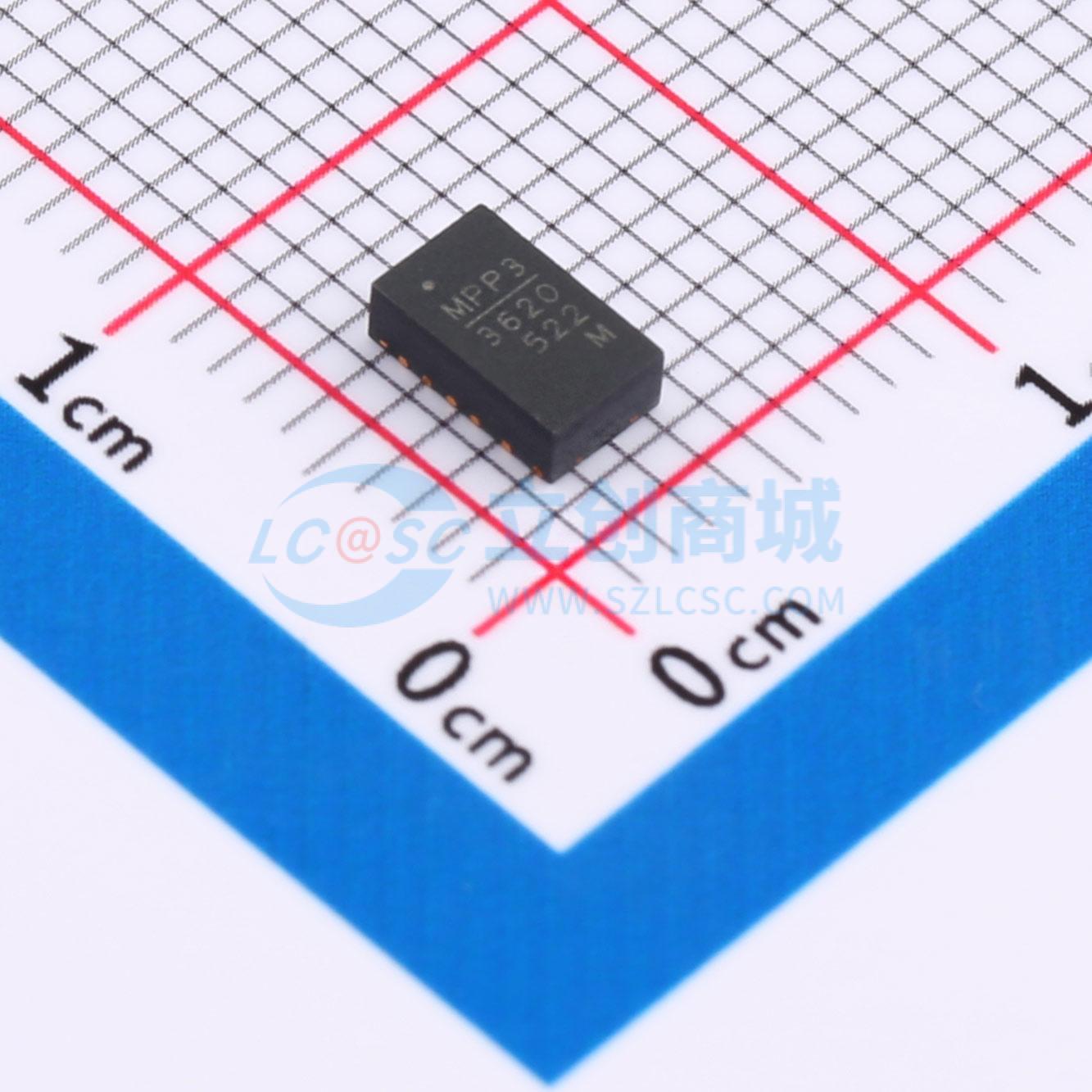

MPM3620GQV-Z

24V输入2A模块同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，MPM3620是一款同步整流、降压模块转换器,内置功率MOSFET、电感和两个电容器。它提供了一个紧凑的解决方案,仅需5个外部组件即可实现2A连续输出电流,具有出色的负载和线路调节性能。输入电压范围为4.5V至24V。
品牌名称: MPS(芯源)
商品型号: MPM3620GQV-Z
商品编号: C6675393
商品封装: QFN-20(3x5)
包装方式: 编带
商品毛重: 0.111克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

MPM3620 是一款同步整流降压模块转换器，内置功率 MOSFET、电感和两个电容。它提供了一种紧凑的解决方案，仅需 5 个外部元件，即可在宽输入电源范围内实现 2A 连续输出电流，并具备出色的负载和线性调节能力。此外，它还能提供快速的负载瞬态响应。外部 AAM 引脚可选择节能模式和强制 PWM 模式。全面的保护功能包括过流保护 (OCP) 和热关断 (TSD)。 MPM3620 消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3620 采用节省空间的 QFN - 20 (3mmx5mmx1.6mm) 封装。

商品特性

4.5V 至 24V 工作输入范围
2A 连续负载电流
200μA 低静态电流
90mΩ/40mΩ 低 RDS(ON) 内部功率 MOSFET
集成电感
集成 VCC 和自举电容
外部 AAM 用于节能模式编程
过流保护和打嗝式热关断
输出可从 0.8V 调节
采用 QFN - 20 (3mmx5mmx1.6mm) 封装
整体解决方案尺寸为 6.7mmx6.3mm

应用领域

工业控制
医疗和成像设备
电信和网络应用
替代 LDO
空间和资源受限的应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	800mV~5.5V
	输出电流	2A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	200uA
	开关管(内置/外置)	内置
	输出类型	可调
