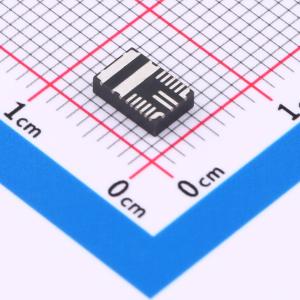

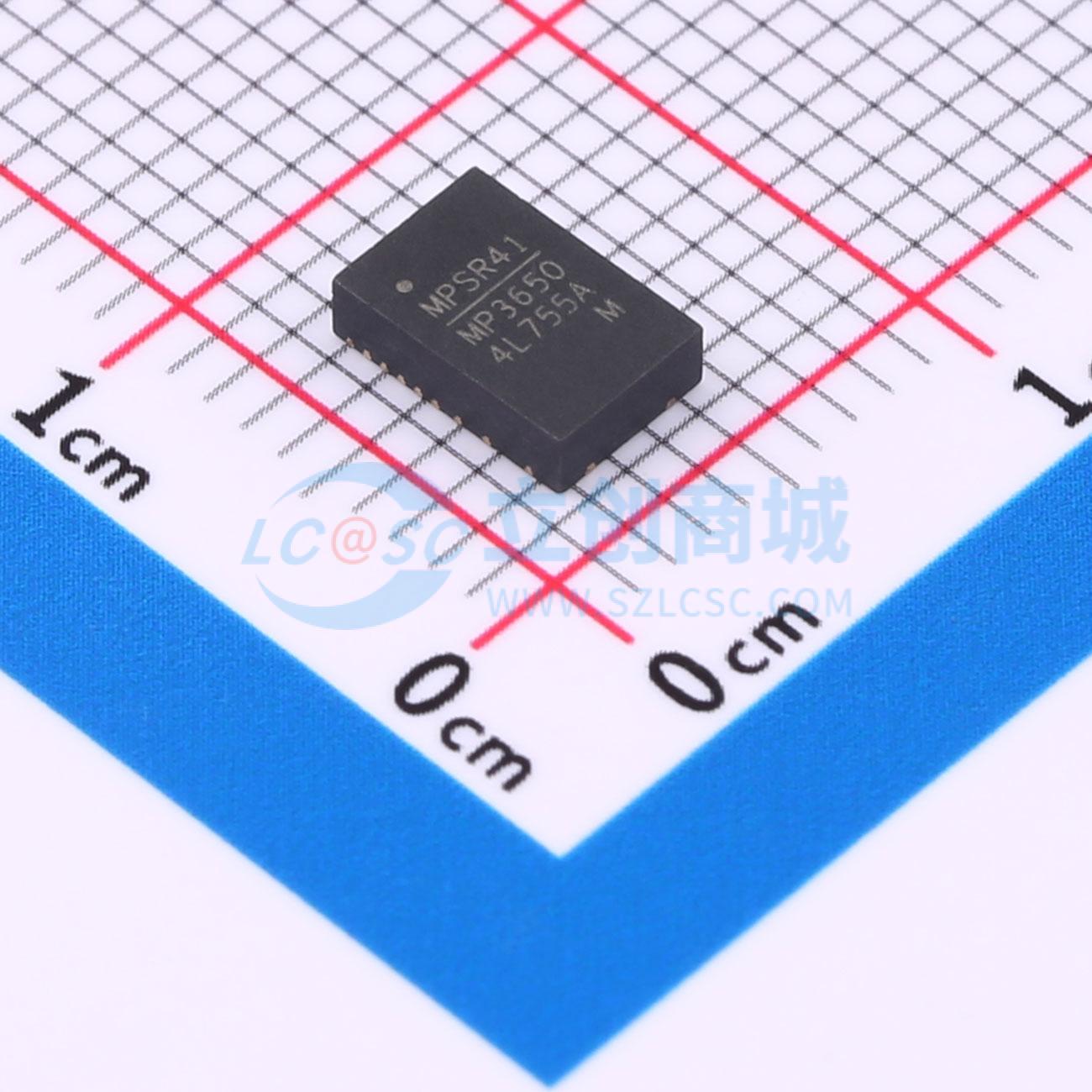

MPM3650GQW-Z

2.75至17V、6A、1.2MHz同步降压电源模块，具备不连续导通模式

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MPM3650是一款完全集成的高频、同步整流降压电源模块，内置电感。它提供了一个高度紧凑的解决方案，可在宽输入电压（VIN）范围内实现6A的连续输出电流（IOUT），并具有出色的负载和线性调整率。MPM3650在整个输出电流负载范围内采用同步模式，以实现高效率。恒定导通时间（COT）控制提供快速瞬态响应、易于设计的环路和严格的输出调节。完整的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。MPM3650仅需少量易于获取的标准外部组件，并采用节省空间的QFN - 24（4mmx6mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3650GQW-Z
商品编号: C6675397
商品封装: QFN-24(4x6)
包装方式: 编带
商品毛重: 0.43克(g)

商品参数

	属性	参数值
	静态电流	100uA
	纹波噪声	-
	开关频率	1.2MHz
	最大容性负载	-
	工作温度	-40℃~+125℃
	长度	6mm
	宽度	4mm
	高度	1.6mm
	功能特性	可编程输出电压；可编程软启动；轻载高效模式；短路保护；上电时序控制；欠压保护；过流保护；自动故障恢复；过热保护

商品概述

MPM3650是一款完全集成的高频、同步整流降压电源模块，内置电感。它提供了一个高度紧凑的解决方案，可在宽输入电压（VIN）范围内实现6A的连续输出电流（IOUT），并具有出色的负载和线性调整率。MPM3650在整个输出电流负载范围内采用同步模式，以实现高效率。恒定导通时间（COT）控制提供快速瞬态响应、易于设计的环路和严格的输出调节。完整的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。 MPM3650仅需少量易于获取的标准外部组件，并采用节省空间的QFN - 24（4mmx6mm）封装。

商品特性

2.75V至17V宽工作输入电压（VIN）范围
输出电流（IOUT）：
- 0.6V至1.8V时，IOUT为6A
- 高于1.8V时，IOUT为5A
内部功率MOSFET
输出电压从0.6V可调
高效同步模式
轻载时采用不连续导通模式（DCM）以实现高效率
重载时采用连续导通模式（CCM）
支持预偏置启动
1200kHz固定开关频率（fSW）
可配置外部软启动时间（tSS）
用于电源排序的使能（EN）和电源正常（PG）信号
带打嗝模式的过流保护（OCP）
热关断
采用QFN - 24（4mmx6mmx1.6mm）封装

应用领域

现场可编程门阵列（FPGA）
电源系统
光模块
电信
网络
工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.75V~17V
	转换效率	-
	输出电压(Vout)	600mV~12V
	输出电压精度	-
	输出电流(最大值)	6A
