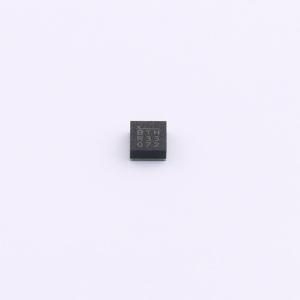

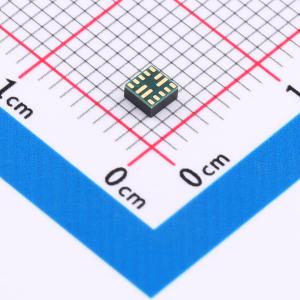

MPM3834CGPA-Z
降压型 2.75V~6V 600mV~6V 3A
SMT扩展库PCB免费打样
- 描述
- MPM3834C 是一款集成电感的同步降压电源模块。MPM3834C 可在 2.75V 至 6V 的输入电压（VIN）范围内实现 3A 的连续输出电流（IOUT），具有出色的负载和线性调整率。MPM3834C 工作在强制连续导通模式（FCCM），使用一个输出电容时输出电压（VOUT）纹波小。这使得该器件非常适合用于光模块、FPGA、ASIC 以及其他需要低纹波噪声和小 PCB 面积的应用。VOUT 可调节至低至 0.6V。只需使用反馈（FB）电阻、输入电容和输出电容即可完成设计。恒定导通时间控制（COT）可提供快速瞬态响应、高效率和易于实现的环路稳定性。完整的保护功能包括逐周期电流限制、带打嗝模式的短路保护（SCP）和热关断。MPM3834C 所需的现成标准外部组件数量极少。它采用超小型 ECLGA - 14（2.5mmx2.5mmx1.2mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPM3834CGPA-Z
- 商品编号
- C6675417
- 商品封装
- ECLGA-14(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.75V~6V | |
| 输出电压(Vout) | 600mV~6V | |
| 输出电流(最大值) | 3A | |
| 转换效率 | 85% | |
| 静态电流 | 500uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1.25MHz | |
| 纹波噪声 | 8mVp-p | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 长度 | 2.5mm | |
| 宽度 | 2.5mm | |
| 高度 | 1.2mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
MPM3834C 是一款集成电感的同步降压电源模块。MPM3834C 可在 2.75V 至 6V 的输入电压（VIN）范围内实现 3A 的连续输出电流（IOUT），具有出色的负载和线性调整率。MPM3834C 工作在强制连续导通模式（FCCM），使用一个输出电容时输出电压（VOUT）纹波小。这使得该器件非常适合用于光模块、FPGA、ASIC 以及其他需要低纹波噪声和小 PCB 面积的应用。 VOUT 可调节至低至 0.6V。只需使用反馈（FB）电阻、输入电容和输出电容即可完成设计。恒定导通时间控制（COT）可提供快速瞬态响应、高效率和易于实现的环路稳定性。 完整的保护功能包括逐周期电流限制、带打嗝模式的短路保护（SCP）和热关断。 MPM3834C 所需的现成标准外部组件数量极少。它采用超小型 ECLGA - 14（2.5mmx2.5mmx1.2mm）封装。
商品特性
- 2.75V 至 6V 宽工作输入电压（VIN）范围
- 输出电压（VOUT）可从 0.6V 起调节
- 高达 3A 的连续输出电流（IOUT）
- 降压模式下 100% 占空比
- 3.3V 至 1.8V 转换时效率高达 92%
- 强制连续导通模式（FCCM）
- 用于电源排序的使能（EN）和电源正常（PG）信号
- 逐周期过流保护（OCP）
- 带打嗝模式的短路保护（SCP）
- 仅需四个外部组件
- 采用 ECLGA - 14（2.5mmx2.5mmx1.2mm）封装
应用领域
- FPGA、ASIC、DSP 供电
- 光模块
- 低压差线性稳压器（LDO）替代方案
- 便携式产品供电
- 存储设备（固态硬盘和硬盘驱动器）
- 空间受限的应用
