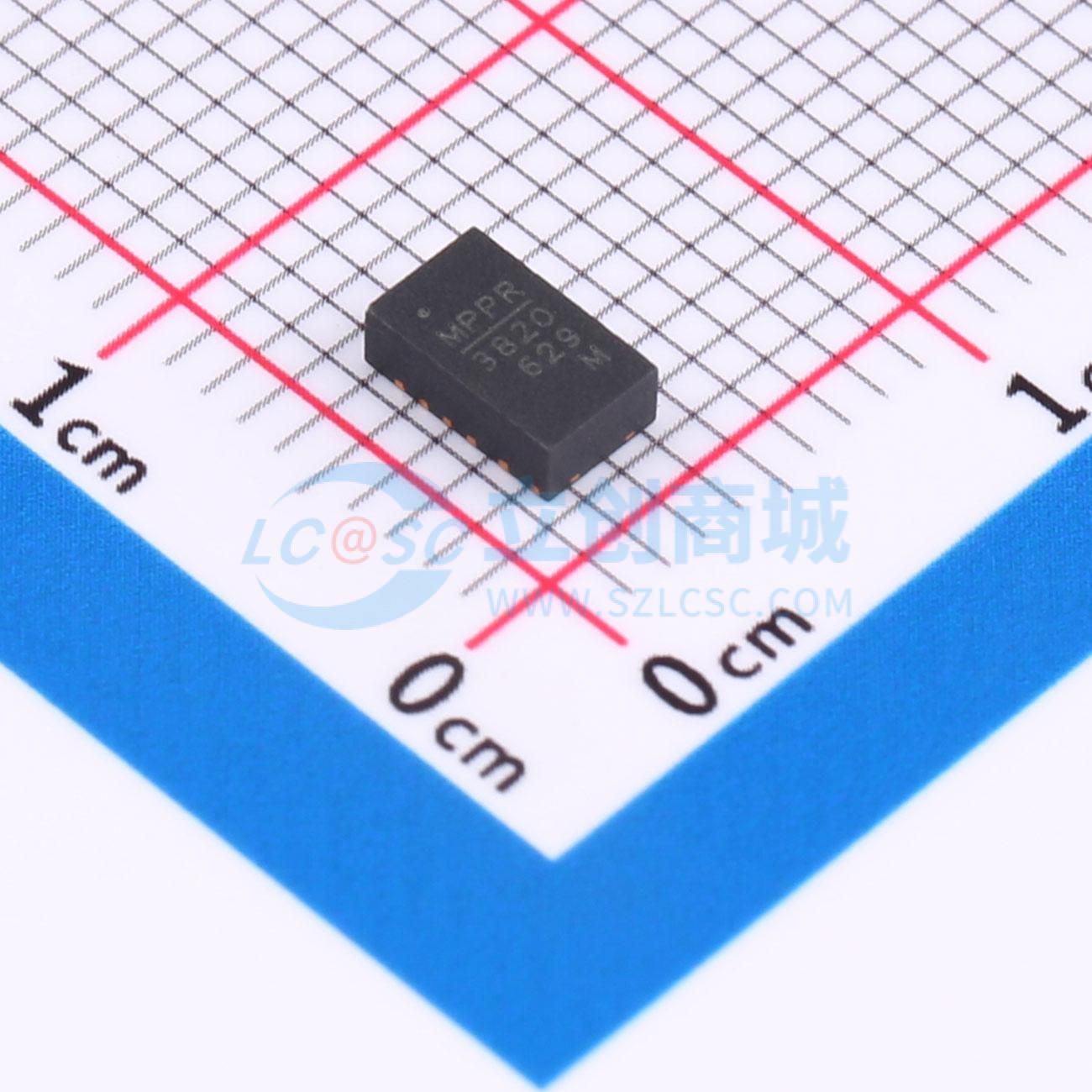

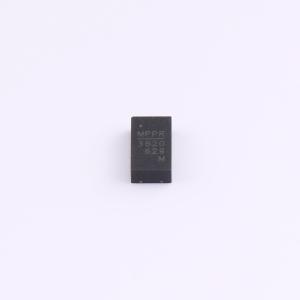

MPM3820GQV-Z

6V输入、2A同步降压转换器模块，内置电感

SMT扩展库PCB免费打样

描述: MPM3820 是一款内置功率 MOSFET 和电感的降压模块转换器。这款 DC-DC 模块采用小型表面贴装 QFN-20（3mm x 5mm x 1.6mm）封装，在 2.7V 至 6V 输入电压下可实现 2A 连续输出电流，具有出色的负载和线性调整率。MPM3820 非常适合为单节锂离子（Li+）电池供电的便携式设备供电。输出电压可低至 0.6V 进行调节。只需使用反馈（FB）电阻以及输入和输出电容即可完成设计。恒定导通时间控制（COT）方案可提供快速瞬态响应、高光负载效率和易于实现的环路稳定性。故障保护功能包括逐周期电流限制和热关断（TSD）。MPM3820 所需的现成标准外部组件数量极少，采用超小型 QFN-20（3mmx5mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3820GQV-Z
商品编号: C6675413
商品封装: QFN-20(3x5)
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

MPM3820 是一款内置功率 MOSFET 和电感的降压模块转换器。这款 DC-DC 模块采用小型表面贴装 QFN-20（3mm x 5mm x 1.6mm）封装，在 2.7V 至 6V 输入电压下可实现 2A 连续输出电流，具有出色的负载和线性调整率。MPM3820 非常适合为单节锂离子（Li+）电池供电的便携式设备供电。输出电压可低至 0.6V 进行调节。只需使用反馈（FB）电阻以及输入和输出电容即可完成设计。恒定导通时间控制（COT）方案可提供快速瞬态响应、高光负载效率和易于实现的环路稳定性。故障保护功能包括逐周期电流限制和热关断（TSD）。 MPM3820 所需的现成标准外部组件数量极少，采用超小型 QFN-20（3mmx5mm）封装。

商品特性

2.7V 至 6V 宽工作输入范围
输出电压可从 0.6V 开始调节
3.0mm x 5.0mm x 1.6mm QFN-20 封装
整体解决方案尺寸为 8.5mm x 4.5mm
低辐射发射（EMI），符合 EN55022 B 级标准
高达 2A 连续输出电流
降压模式下 100%占空比
超低静态电流（IQ）：40μA
使能（EN）和电源正常（Power Good）信号用于电源排序
逐周期过流保护
具有打嗝模式的短路保护
可调输出仅需 4 个外部组件：2 个陶瓷电容和反馈分压电阻

应用领域

低电压输入/输出（I/O）系统电源
便携式产品中低压差线性稳压器（LDO）的替代电源
存储设备（固态硬盘/硬盘）
空间受限的应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	2.7V~6V
	输出电压(Vout)	600mV
	输出电流(最大值)	2A
	静态电流(Iq)	40uA

	属性	参数值
	开关频率	1.2MHz
	特性	过流保护；短路保护；过热保护
	长度	5mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
