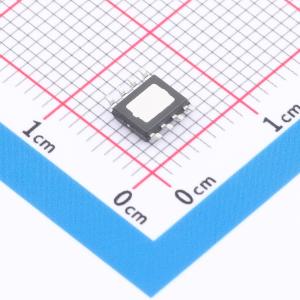

MP9486GN-Z

100V输入1A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入30V以上，1A以内(小电流)方案，MP9486是一款高电压、降压型开关调节器,输入电压范围为4.5V至100V,最大输出电流为1A。采用滞回控制模式,无需补偿电路,内置高侧高压MOSFET,支持PWM调光,适用于汽车、工业和照明应用。
品牌名称: MPS(芯源)
商品型号: MP9486GN-Z
商品编号: C6675210
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.182748克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

MP9486是一款高压降压开关稳压器，可为负载提供高达1A的连续电流。它集成了一个高端高压功率MOSFET，典型电流限制为2.5A。4.5V至100V的宽输入范围适用于各种降压应用，非常适合汽车、工业和照明应用。采用滞回电压模式控制，响应速度极快。专有反馈控制方案可减少所需外部元件的数量。开关频率最高可达1MHz，允许使用小尺寸元件。热关断和短路保护（SCP）功能确保了可靠且容错的操作。170μA的静态电流使MP9486可用于电池供电的应用。 MP9486采用带外露焊盘的SOIC - 8封装。

商品特性

4.5V至100V宽输入范围
滞回控制：无需补偿
最高1MHz开关频率
用于LED应用的PWM调光控制输入
集成高端MOSFET的短路保护（SCP）
170μA静态电流
热关断
采用带外露焊盘的SOIC - 8封装

应用领域

踏板车、电动自行车控制电源
太阳能系统
汽车系统电源
工业电源
高功率LED驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~95V
	输出电压	-
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	170uA
	开关管(内置/外置)	内置
	输出类型	可调
