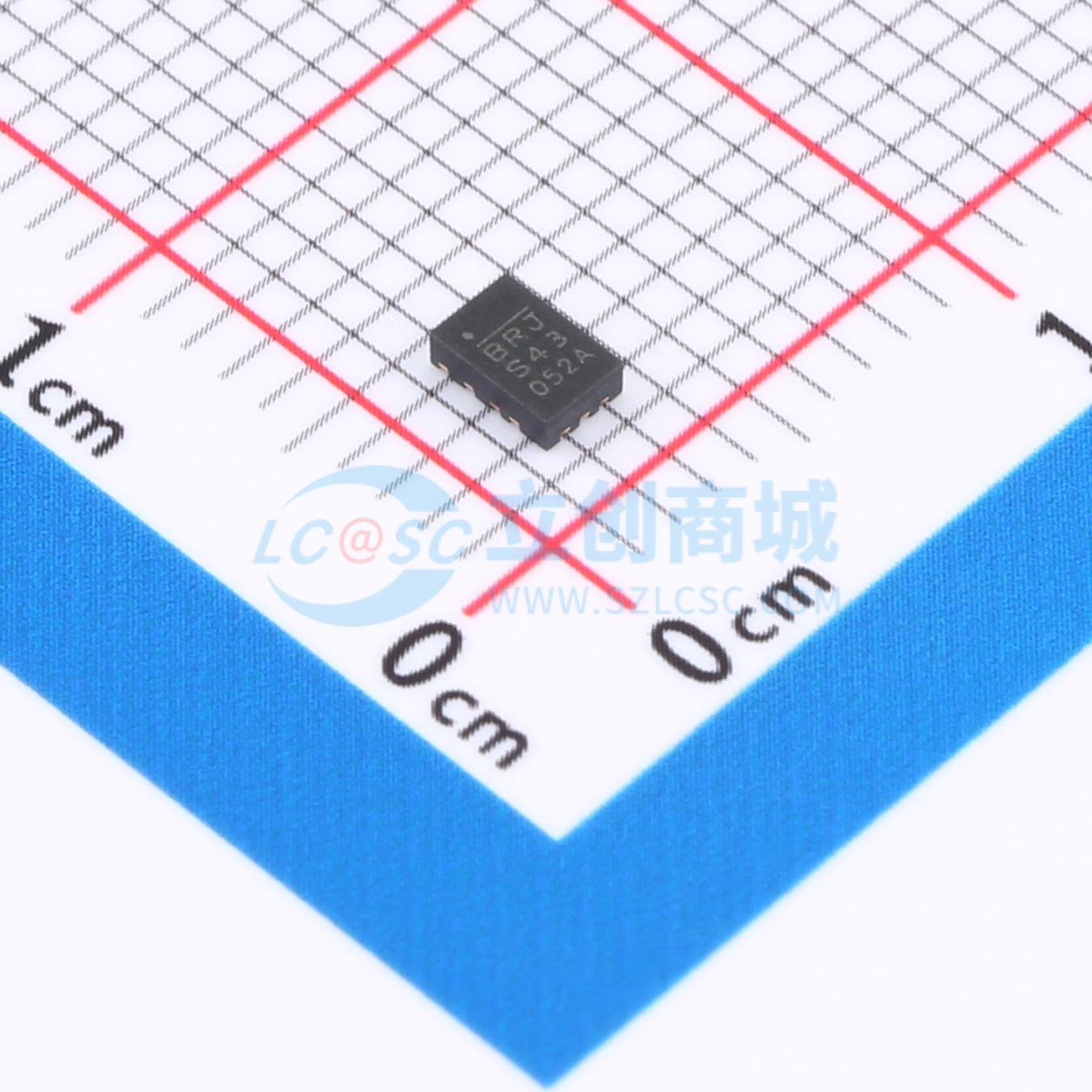

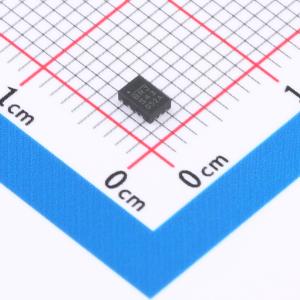

温馨提醒：图片仅供参考，商品以实物为准
MP4321GDE-Z
可配置频率、低静态电流、超紧凑、具备42V负载突降耐受能力的36V、1A同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A以内(小电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4321GDE-Z
- 商品编号
- C6674722
- 商品封装
- QFN-12(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~36V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 350kHz~2.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP4321是一款可配置频率（350kHz至2.5MHz）的同步降压开关转换器，集成了内部高端和低端功率MOSFET（分别为HS-FET和LS-FET）。该器件采用峰值电流控制模式，可提供高达1A的高效输出电流（IOUT）。 宽3.3V至36V输入电压（VIN）范围和42V负载突降耐受能力，适用于汽车输入环境中的各种降压应用。1μA关断电流（ISD）使该转换器可用于电池供电应用。 通过在轻载条件下降低开关频率（fSW）以减少开关和栅极驱动器损耗，可在整个负载范围内实现高功率转换效率。 开漏电源正常（PG）信号指示输出是否在其标称电压的94.5%至105.5%范围内。 频率折返功能可防止启动期间电感电流（IL）失控。热关断功能可确保可靠的容错操作。 该器件提供高占空比和低压差（LDO）模式，适用于汽车冷启动条件。 MP4321采用带可焊侧翼的QFN-12（2mmx3mm）封装。
商品特性
- 专为汽车售后市场应用设计：
- 42V负载突降耐受能力
- 支持冷启动条件下的3.1V电压
- 高达1A的连续输出电流
- 宽3.3V至36V工作输入电压（VIN）范围
- -40℃至+125℃工作结温（TJ）范围
- 延长电池使用寿命：
- 1μA关断电流（ISD）
- 20μA睡眠模式静态电流
- 先进的异步调制（AAM）模式，可提高轻载条件下的效率
- 高性能，改善散热：
- 70mΩ/50mΩ集成MOSFET
- 65ns最小导通时间（tON_MIN）
- 50ns最小关断时间（tOFF_MIN）
- 优化设计，降低EMC/EMI：
- 扩频频率（FSS）调制
- 对称VIN引脚布局
- 符合CISPR25 5级标准
- 350kHz至2.5MHz可配置开关频率（fSW）
- MeshConnect™倒装芯片封装
- 其他特性：
- 电源正常（PG）输出
- 带打嗝模式的过流保护（OCP）
- 采用QFN-12（2mmx3mm）封装
- 采用可焊侧翼封装
应用领域
- USB充电器
- 汽车售后市场应用
- 电池供电系统
- 一般消费类应用
