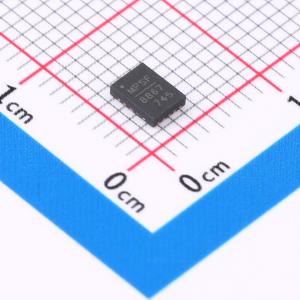

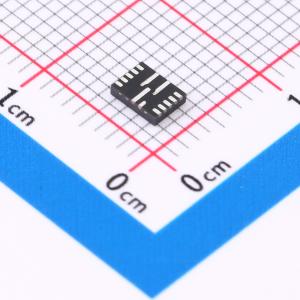

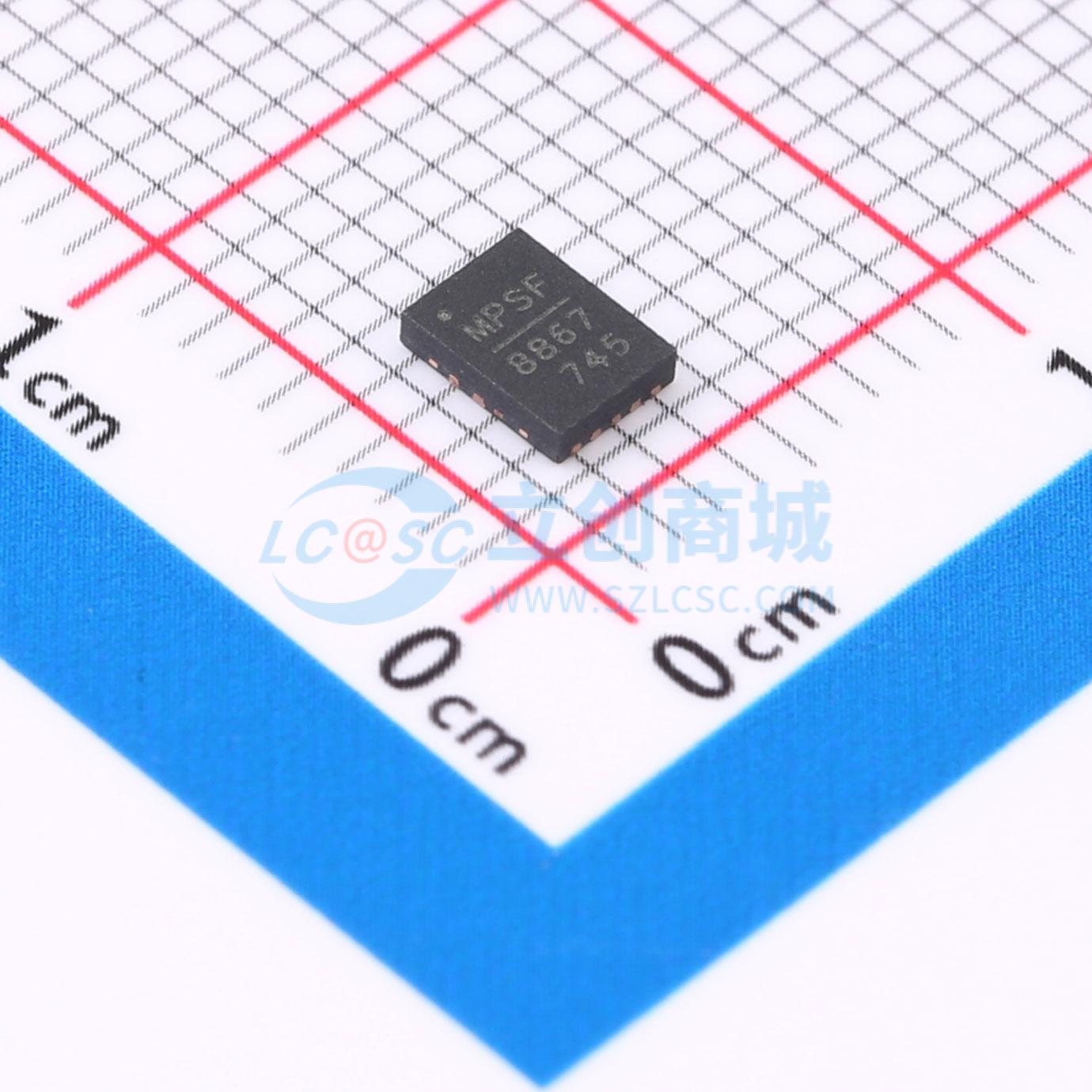

MP8867GLE-Z

具备I²C接口的高效、8A、17V同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MP8867GLE-Z
商品编号: C6675196
商品封装: QFN-14(3x4)
包装方式: 编带
商品毛重: 0.35克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MP8867是一款带有I²C控制接口的高频、同步整流降压开关模式转换器。在较宽的输入电源范围内，它能实现8A输出电流，并具备出色的负载和线性调整率。参考电压电平由I²C串行接口控制，参考电压可在0.6V至1.87V范围内以10mV的步长进行调节。电压缩放压摆率、开关频率、使能/同步和省电模式均可通过I²C接口进行选择。电流模式操作提供快速瞬态响应，并易于实现环路稳定。EN/SYNC支持外部时钟同步，漏极开路电源正常信号指示输出电压何时处于标称范围内。完整的保护功能包括过压保护（OVP）、打嗝式过流保护（OCP）和热关断。 MP8867所需的现成标准外部元件数量极少，采用QFN - 14（3x4mm）封装。

商品特性

4.5V至17V宽工作输入范围
1%内部参考精度
I²C可编程参考输出电压
参考电压范围为0.6V至1.87V，以10mV为步长并具备压摆率控制
I²C可选开关频率200kHz至2MHz
同步外部时钟
通过I²C实现OTP和OCP打嗝指示
通过I²C选择PSM和FS
可编程软启动时间
漏极开路电源正常指示器
小型3x4mm QFN - 14封装

应用领域

基于FPGA的系统
ASIC电源
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	600mV~5.5V
	输出电流	8A
	开关频率	200kHz~2MHz；350kHz~570kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	560uA
	开关管(内置/外置)	内置
	输出类型	可调
