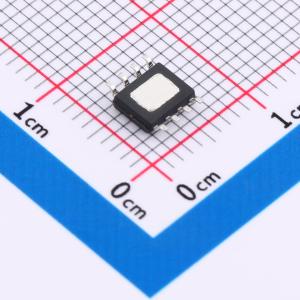

温馨提醒：图片仅供参考，商品以实物为准
MP4581GN-Z
100V、0.8A、高效率同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A以内(小电流)方案，MP4581是一款高效率、同步降压转换器,内置功率MOSFET。它支持8V至100V的输入电压范围,1V至30V的输出电压范围,最大输出电流为0.8A。该芯片采用恒定导通时间控制,支持脉冲跳跃模式,适用于轻载条件下的高效运行。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4581GN-Z
- 商品编号
- C6674742
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~100V | |
| 输出电压 | 1V~30V | |
| 输出电流 | 800mA | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP4581是一款高效同步降压转换器，集成了功率MOSFET。在降压拓扑结构中，它可从最高100V的输入电源提供0.8A的输出电流（IOUT）。 MP4581采用恒定导通时间（COT）控制，可实现快速瞬态响应并有助于环路稳定。可通过外部电阻将可配置的工作频率设置在100kHz至1MHz之间。 MP4581在轻载条件下支持高效脉冲跳跃模式（PSM）。谷值电流限制电路可防止过载和短路情况。 MP4581采用SOIC - 8EP封装。
商品特性
- 8V至100V输入电压范围
- 1V至30V输出电压范围
- 最高90%工作占空比
- 625mΩ/265mΩ内部功率MOSFET
- 恒定导通时间（COT）控制
- 100kHz至1MHz可配置频率
- 内部软启动和环路补偿
- 过流保护（OCP）
- 带打嗝模式的短路保护（SCP）
- 轻载条件下的高效脉冲跳跃模式（PSM）
- 采用SOIC - 8EP封装
应用领域
- 高压电池组
- 工业电源
- 打印机电源板
