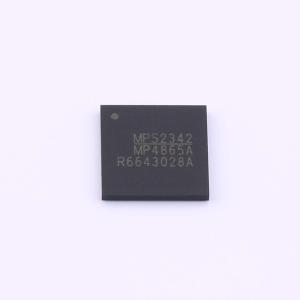

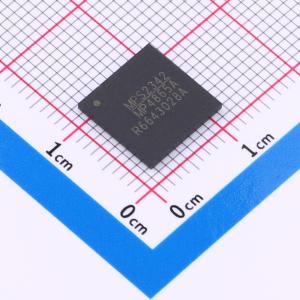

MP4865AGBD-T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款64通道、高压、单刀单掷 (SPST) 模拟开关，集成了输出泄放电阻。该设备可以将发射和接收电压与多个压电换能器 (PZT) 之间进行多路复用，专为医学超声成像应用而设计。输出开关由一个64位移位寄存器控制，后面跟着一个64位数据锁存器。数据输出引脚 (DOUT) 允许多个设备级联在一起，有助于减少输入/输出 (I/O) 控制线的数量
品牌名称: MPS(芯源)
商品型号: MP4865AGBD-T
商品编号: C6674753

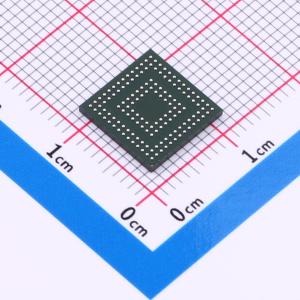

商品封装: BGA-144(10x10)
包装方式: 托盘
商品毛重: 0.32克(g)

商品参数

商品概述

MP4865A 是一款 64 通道、高压、单刀单掷 (SPST) 模拟开关，集成了输出泄放电阻。该器件可对多个压电换能器 (PZT) 的发射和接收电压进行多路复用，专为医学超声成像应用而设计。输出开关由一个 64 位移位寄存器控制，其后连接一个 64 位数据锁存器。数据输出引脚 (DOUT) 允许将多个器件级联在一起，有助于减少输入/输出 (I/O) 控制线的数量。当数据锁存器为逻辑高电平时，相应的模拟开关导通；当数据锁存器为低电平时，相应的开关关断。 MP4865A 无需任何高压电源，仅需两个低压电源 (3.3V 和 5V)。该模拟开关可阻断或传输高达 ±90V 的模拟电压，峰值电流可达 ±1.8A。 MP4865A 采用 BGA-144 (10mmx10mm) 封装。

商品特性

无需高压电源
64 通道
高达 ±90V 的模拟信号
典型开关电阻 14Ω
典型开关峰值电流 ±1.8A
在 5MHz 时关断隔离度为 -66dB
集成输出泄放电阻
时钟频率 60MHz
5V 偏置
采用 BGA-144 (10mmx10mm) 封装

应用领域

医学超声成像
无损检测 (NDT)

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(168个/托盘，最小起订量 1 个)

个

起订量：1 个168个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	64
	工作电压	2.7V~5.5V；4.5V~5.5V
	导通时间(ton)	2us

	属性	参数值
	导通电阻(Ron)	14Ω
	关闭时间(toff)	2us
	工作温度	-25℃~+125℃
	传播延迟(tpd)	11ns
