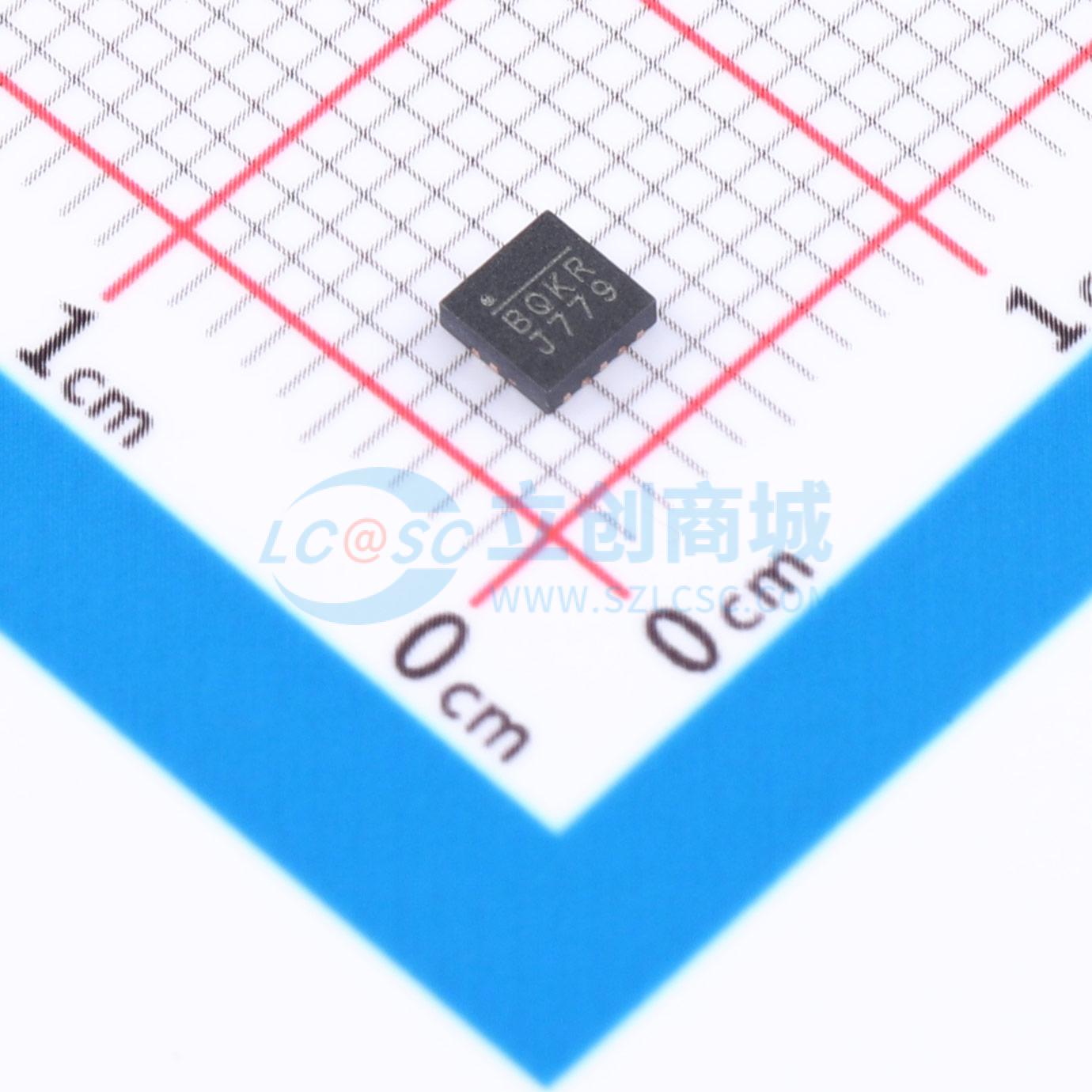

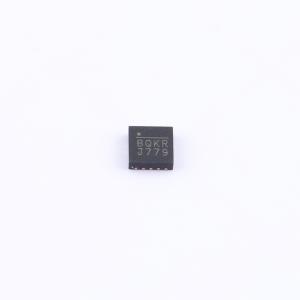

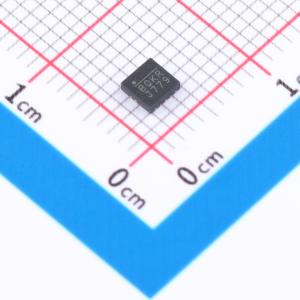

温馨提醒：图片仅供参考，商品以实物为准

MP8853GQ-Z

降压型 4A 2.85V~18V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP8853GQ-Z
商品编号: C6675194
商品封装: QFN-14(3x3)
包装方式: 编带
商品毛重: 4.05克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	420uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；逐波限流；过流保护；工作状态指示；可调限流；打嗝限流；保护锁死

商品概述

MP8853是一款高频、同步整流、降压型开关模式转换器，具备I2C控制接口。该器件提供完全集成的解决方案，可在宽输入电压VIN供电范围内实现4A连续输出电流，并具备优异的负载和线性调整率。输出电压VOUT可通过I2C串行接口动态控制。基准电压VREF范围可在0.6V至1.108V之间以4mV步进进行调节。VOUT压摆率、开关频率fSW、电流限制、打嗝/锁存保护、使能以及省电模式均可通过I2C接口选择。恒定导通时间控制提供快速的瞬态响应。开漏电源良好引脚指示VOUT何时处于标称范围内。完整的保护功能包括过压保护、过流保护和热关断。MP8853采用QFN-14封装。

商品特性

宽工作输入电压VIN范围：2.85V至18V
4A连续输出电流
内部基准精度为1%
可通过I2C配置基准电压VREF，范围从0.6V至1.108V，步进为4mV，并具备压摆率控制
默认强制脉宽调制模式
可通过I2C选择脉冲频率调制/脉宽调制模式
可通过I2C调节开关频率fSW和电流限制
16个可选的I2C地址
内部软启动
开漏电源良好指示
输出过压保护
具备打嗝/锁断模式的过流保护
输出电压VOUT可通过反馈引脚在0.6V至5.5V范围内调节
采用QFN-14封装

应用领域

固态硬盘
平板电视和显示器
数字机顶盒
分布式电源系统
网络设备/服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.85V~18V
	输出电压	600mV~5.5V
	输出电流	4A
	开关频率	400kHz~600kHz
	工作温度	-40℃~+125℃
