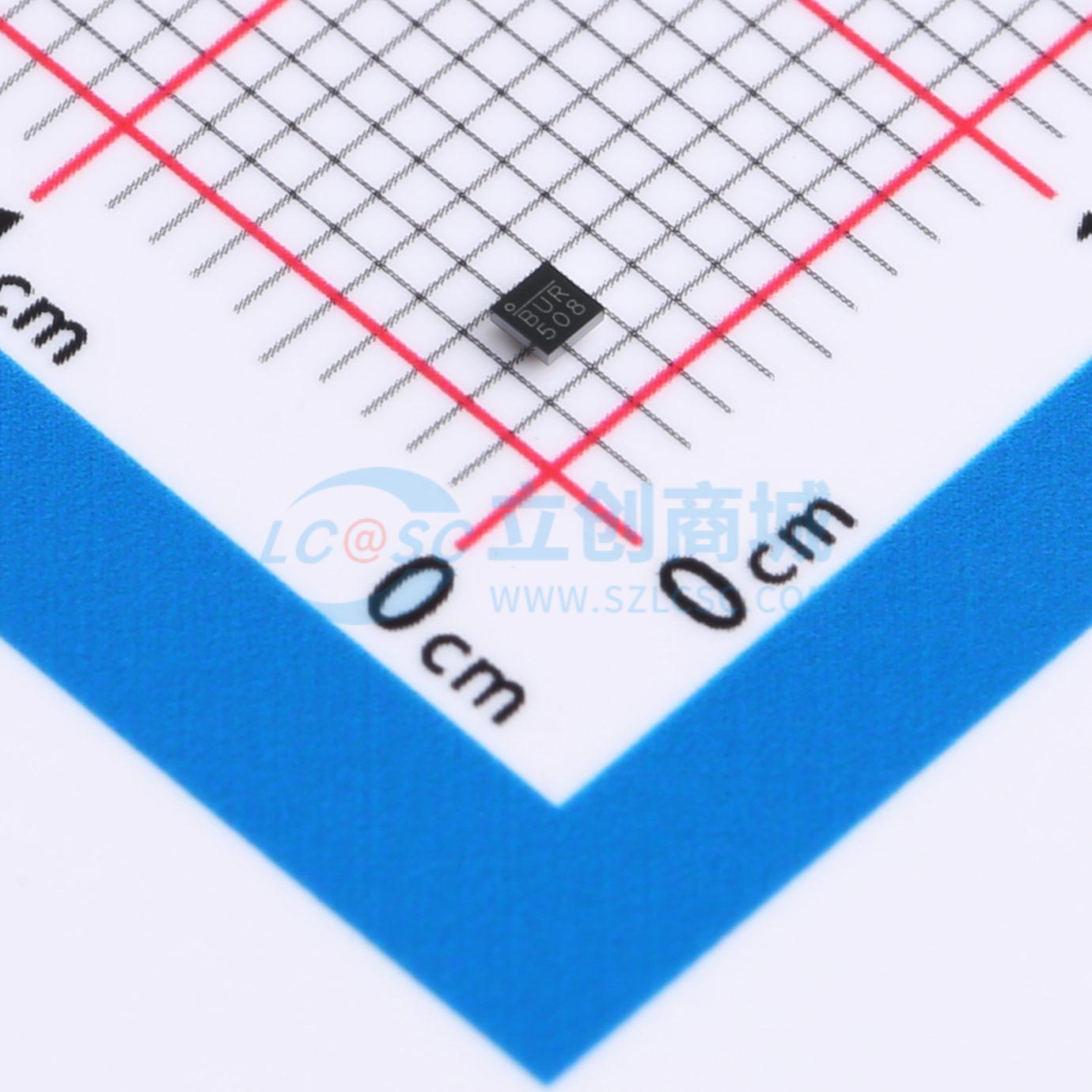

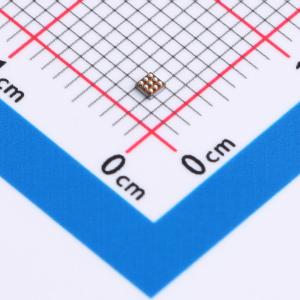

温馨提醒：图片仅供参考，商品以实物为准

MP3312GC-Z

SMT扩展库PCB免费打样

描述: MP3312是一款双通道升压型WLED驱动器，集成了40V MOSFET，支持2.7V至5.5V电源输入。它采用峰值电流模式来调节由外部电阻设定的LED电流。MP3312采用1.2MHz固定开关频率，支持PWM输入模拟调光和数字模拟调光，可精确调节调光电流。MP3312集成了电流源以平衡LED电流，具有良好的ILED匹配度和精度性能。此外，MP3312具备LED开路和短路保护、逐周期限流保护以及热关断保护功能，采用超小的WLCSP1.35x1.35-9封装。
品牌名称: MPS(芯源)
商品型号: MP3312GC-Z
商品编号: C6674682
商品封装: WLCSP-9(1.4x1.4)
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

MP3312是一款双通道升压型WLED驱动器，集成了40V MOSFET，支持2.7V至5.5V电源输入。它采用峰值电流模式来调节由外部电阻设定的LED电流。 MP3312采用1.2MHz固定开关频率，支持PWM输入模拟调光和数字模拟调光，可精确调节调光电流。 MP3312集成了电流源以平衡LED电流，具有良好的ILED匹配度和精度性能。此外，MP3312具备LED开路和短路保护、逐周期限流保护以及热关断保护功能，采用超小的WLCSP1.35x1.35-9封装。

商品特性

输入电压：2.7V~5.5V
开关频率：1.2MHz
双通道，每串支持高达30mA电流
LED通道间电流匹配度为1%
电流精度为+/-2%
38V过压保护（OVP）
PWM输入模拟调光模式：5kHz至100kHz
PWM输入模拟调光
单总线接口用于数字调光
9位调光分辨率
内部软启动以降低浪涌电流
采用WLCSP1.35x1.35-9封装

应用领域

功能手机和智能手机
平板电脑
GPS接收器
采用单节锂电池供电的小于10英寸LCD视频显示屏

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	1.2MHz
	通道数	2
	输出电流	30mA
	调光	PWM；模拟

	属性	参数值
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	2%
