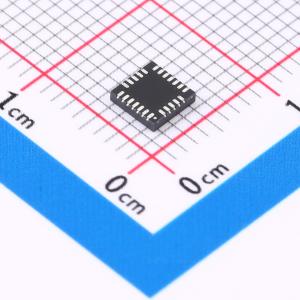

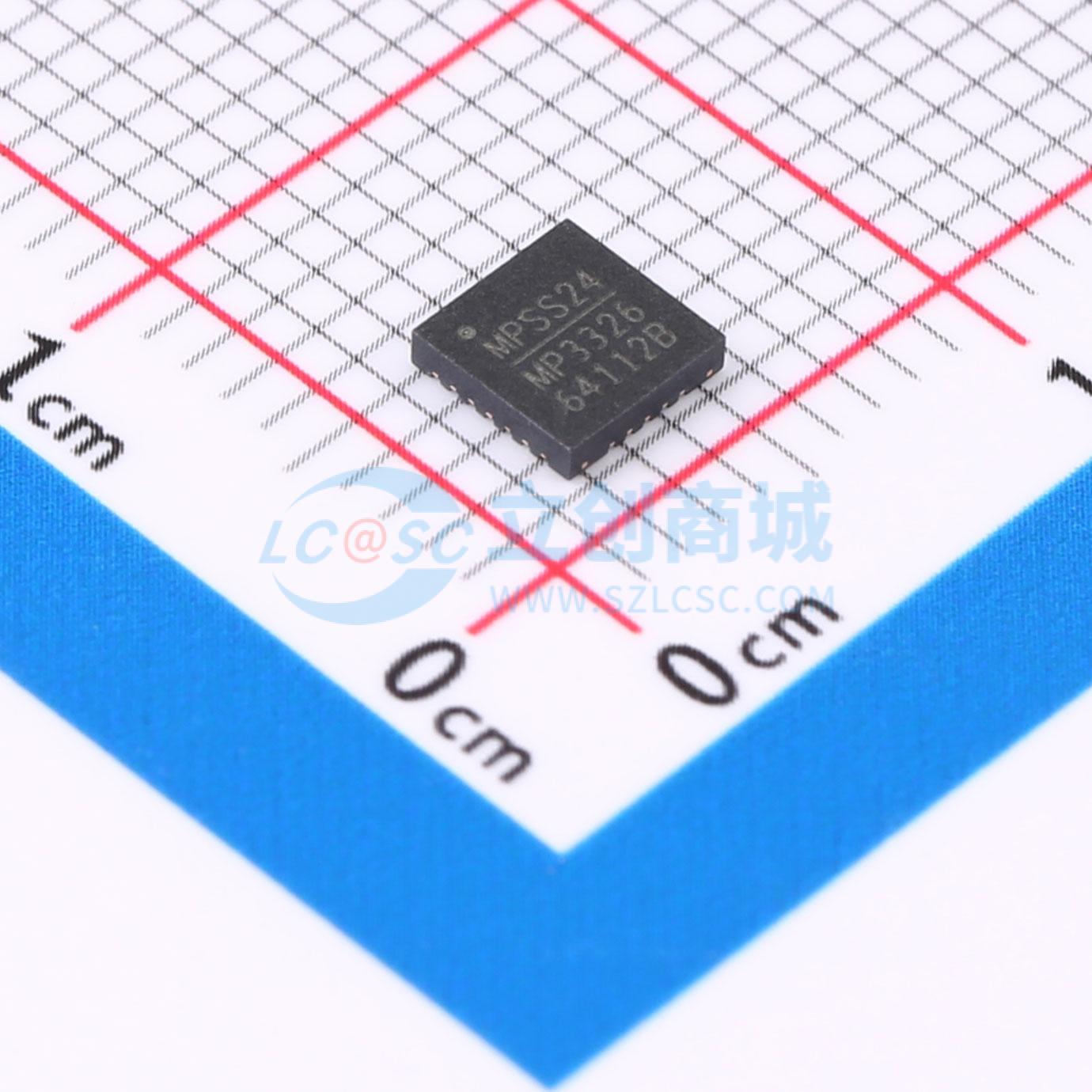

MP3326GR-Z

SMT扩展库PCB免费打样

描述: MP3326是一款16通道WLED驱动器，可在4V至16V的宽输入电压范围内工作。MP3326在每个LED串端子上采用16个内部电流源。每个通道的LED电流由一个外部电流设定电阻设置。每个通道的最大电流高达50mA（VIN ≥ 4.5V）。该器件集成了一个I²C接口，可通过一个外部电阻配置多达10个I²C地址。这意味着MP3326最多可支持10个级联IC来驱动LED阵列。每个通道都可以通过I²C启用或禁用。MP3326为每个LED通道同时采用了独立的PWM调光和模拟调光，以及每个通道12位分辨率的PWM调光和6位模拟调光。为了优化EMI/EMC性能，可以配置LED电流上升速率和相移。该器件可以从RFSH/FLT引脚输出一个刷新信号，刷新信号频率可以通过寄存器设置。该器件集成了开路保护、短路保护和过温保护（OTP）。如果触发了保护功能，故障指示引脚将拉低，然后相应的故障寄存器将被置位。MP3326采用QFN - 24（4mmx4mm）封装。
品牌名称: MPS(芯源)
商品型号: MP3326GR-Z
商品编号: C6674686
商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

MP3326是一款16通道WLED驱动器，可在4V至16V的宽输入电压范围内工作。MP3326在每个LED串端子上采用16个内部电流源。每个通道的LED电流由一个外部电流设定电阻设置。每个通道的最大电流高达50mA（VIN ≥ 4.5V）。该器件集成了一个I²C接口，可通过一个外部电阻配置多达10个I²C地址。这意味着MP3326最多可支持10个级联IC来驱动LED阵列。每个通道都可以通过I²C启用或禁用。 MP3326为每个LED通道同时采用了独立的PWM调光和模拟调光，以及每个通道12位分辨率的PWM调光和6位模拟调光。为了优化EMI/EMC性能，可以配置LED电流上升速率和相移。该器件可以从RFSH/FLT引脚输出一个刷新信号，刷新信号频率可以通过寄存器设置。该器件集成了开路保护、短路保护和过温保护（OTP）。如果触发了保护功能，故障指示引脚将拉低，然后相应的故障寄存器将被置位。 MP3326采用QFN - 24（4mmx4mm）封装。

商品特性

4V至16V宽输入电压范围
16通道，每通道最大50mA（VIN ≥ 4.5V）
LED电流由外部电阻配置
每个通道6位模拟调光
每个通道12位PWM调光
可选220Hz、250Hz、280Hz或330Hz PWM调光频率
刷新信号输出
I²C接口，可通过外部电阻配置10个地址
可配置LED电流转换速率
40μs相移
故障指示
LED开路保护
可配置阈值的LED短路保护
欠压锁定（UVLO）
过温保护（OTP）
符合ELV指令II
采用QFN - 24（4mmx4mm）封装

应用领域

RGB驱动器
LED指示灯
仪表盘
通用显示器
LED背光源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4V~16V
	开关频率	250Hz；280Hz；330Hz；220Hz
	通道数	16
	输出电流	50mA

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	2%
