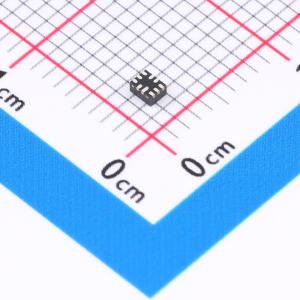

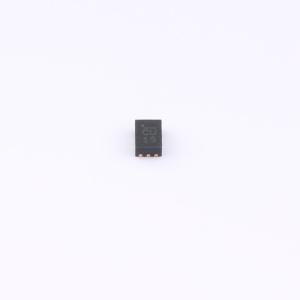

MP3309LGQG-Z
2.7V-5.5V输入、24V输出、开关频率可编程的白光LED驱动器
SMT扩展库PCB免费打样
- 描述
- 是一款适用于2.7V至5.5V输入的WLED升压转换器，采用峰值电流模式，通过外部低端电阻调节LED电流。200mV反馈电压和同步整流可降低功耗，减少PCB空间需求。具备可编程开关频率以优化效率，支持模拟和PWM调光。此外，还拥有LED开路保护、逐周期电流限制保护和热关断保护。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3309LGQG-Z
- 商品编号
- C6674680
- 商品封装
- QFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 640kHz | |
| 通道数 | 1 | |
| 输出电压 | 24V |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP)；过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 1% |
