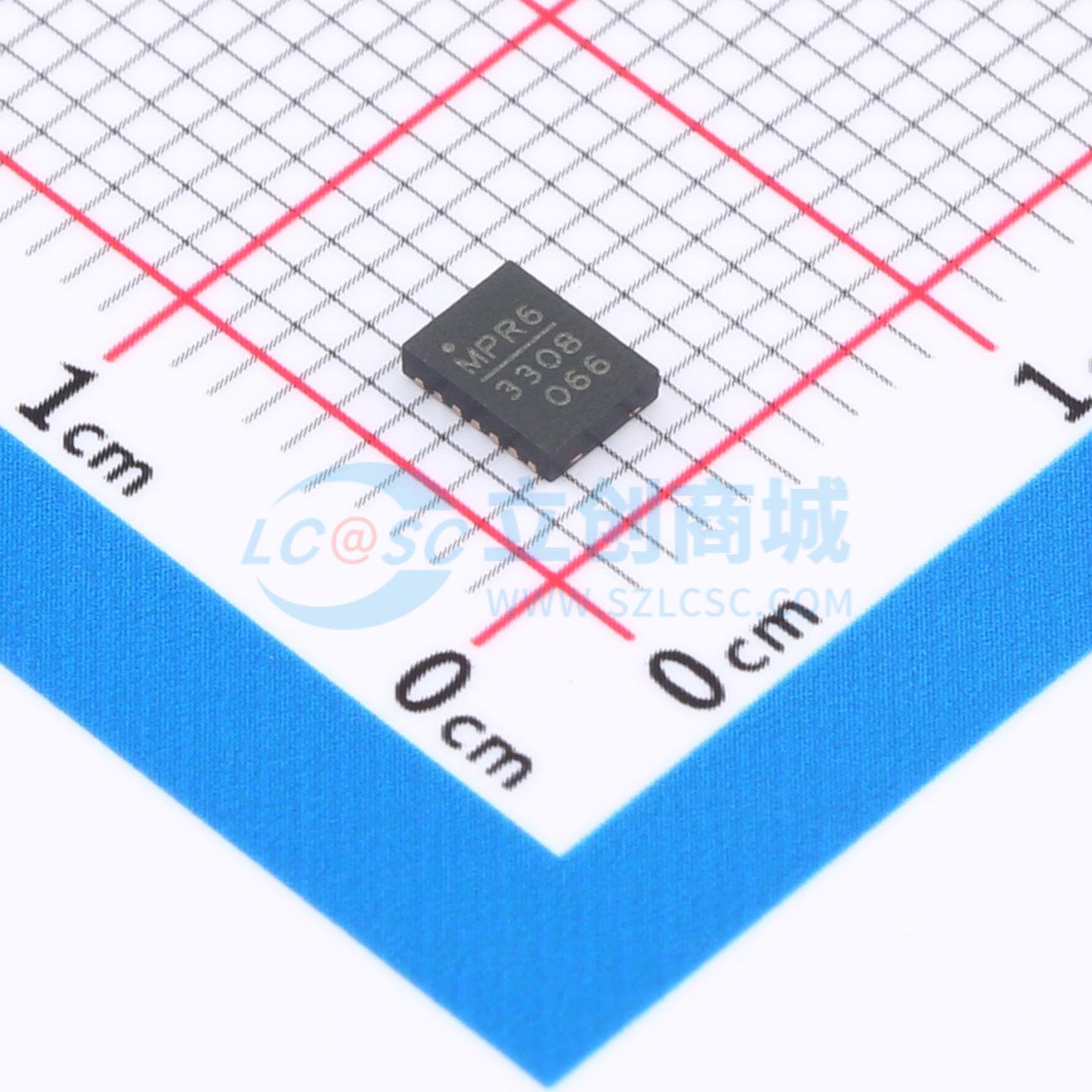

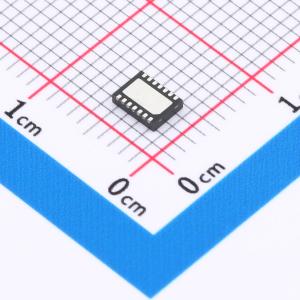

MP3308DL-LF-Z

具备双PWM调光输入控制功能的升压型白光LED驱动器

SMT扩展库PCB免费打样

描述: 是一款单片升压转换器，旨在通过3.3V输入或单节锂离子电池驱动白光LED阵列。使用固定频率电流模式架构来调节LED电流，该电流通过外部电流检测电阻进行测量。其200mV的低反馈电压可降低功耗并提高效率。具有双PWM调光输入控制和真正的PWM调光功能，这种控制方式可实现较宽的发光范围，使显示屏在各种环境光条件下都能清晰可读，同时将PWM调光噪声降至最低。具备过压保护、短路保护、欠压锁定、电流限制和热过载保护功能。采用3mmx4mm 14引脚QFN小型封装。
品牌名称: MPS(芯源)
商品型号: MP3308DL-LF-Z
商品编号: C6674676
商品封装: QFN-14(3x4)
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

MP3308是一款单片升压转换器，旨在通过3.3V输入或单节锂离子电池驱动多串白光LED。MP3308采用固定频率电流模式架构来调节LED电流，该电流通过外部电流检测电阻进行测量。其200mV的低反馈电压可降低功耗并提高效率。 MP3308具备双PWM调光输入控制和真PWM调光功能，这种控制方式可实现较宽的发光范围，使显示屏在各种环境光条件下都能清晰可读，同时将PWM调光噪声降至最低。 MP3308集成了过压保护、短路保护、欠压锁定、限流和热过载保护功能。 MP3308采用3mmx4mm 14引脚QFN小型封装。

商品特性

内部功率MOSFET
可串联驱动多达10颗白光LED
2.2MHz固定开关频率
效率高达88%
双PWM调光输入控制
内部1.3A限流，精度±3%
真PWM调光占空比精度高
过压保护阈值可调
200mV低反馈电压
欠压锁定、短路保护、热关断
采用3mmx4mm QFN14封装

应用领域

小型LCD面板
数码相框
智能手机
便携式媒体播放器
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~6V
	开关频率	2.2MHz
	通道数	1
	输出电压	36V

	属性	参数值
	输出电流	1.33A
	调光	PWM
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
