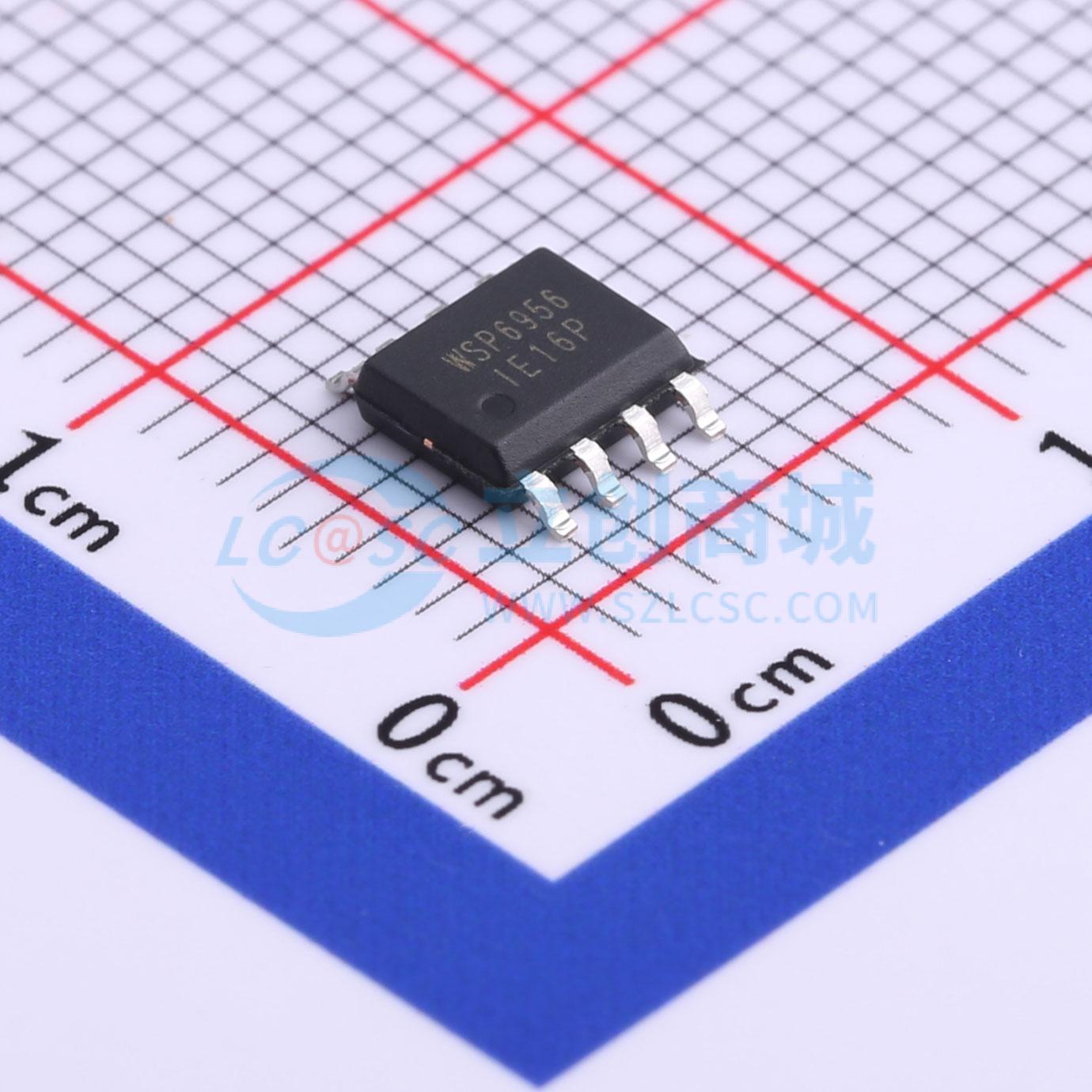

温馨提醒：图片仅供参考，商品以实物为准
WSP6956
2个N沟道 耐压:60V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSP6956是一款高性能沟槽式双N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSP6956
- 商品编号
- C719108
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 15mΩ@10V,10A | |
| 耗散功率(Pd) | 3.5W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC@4.5V | |
| 输入电容(Ciss) | 1.37nF@30V | |
| 反向传输电容(Crss) | 60pF@30V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 135pF |
商品概述
WSP6956是一款高性能沟槽式双N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。
商品特性
~~- 可靠耐用-提供无铅环保器件(符合RoHS标准)
应用领域
- 开关电源（SMPS）同步整流
- DC-DC转换
- 负载开关
