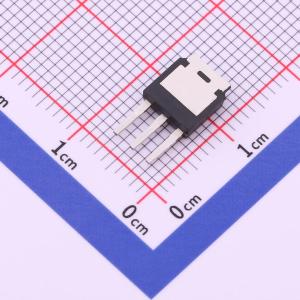

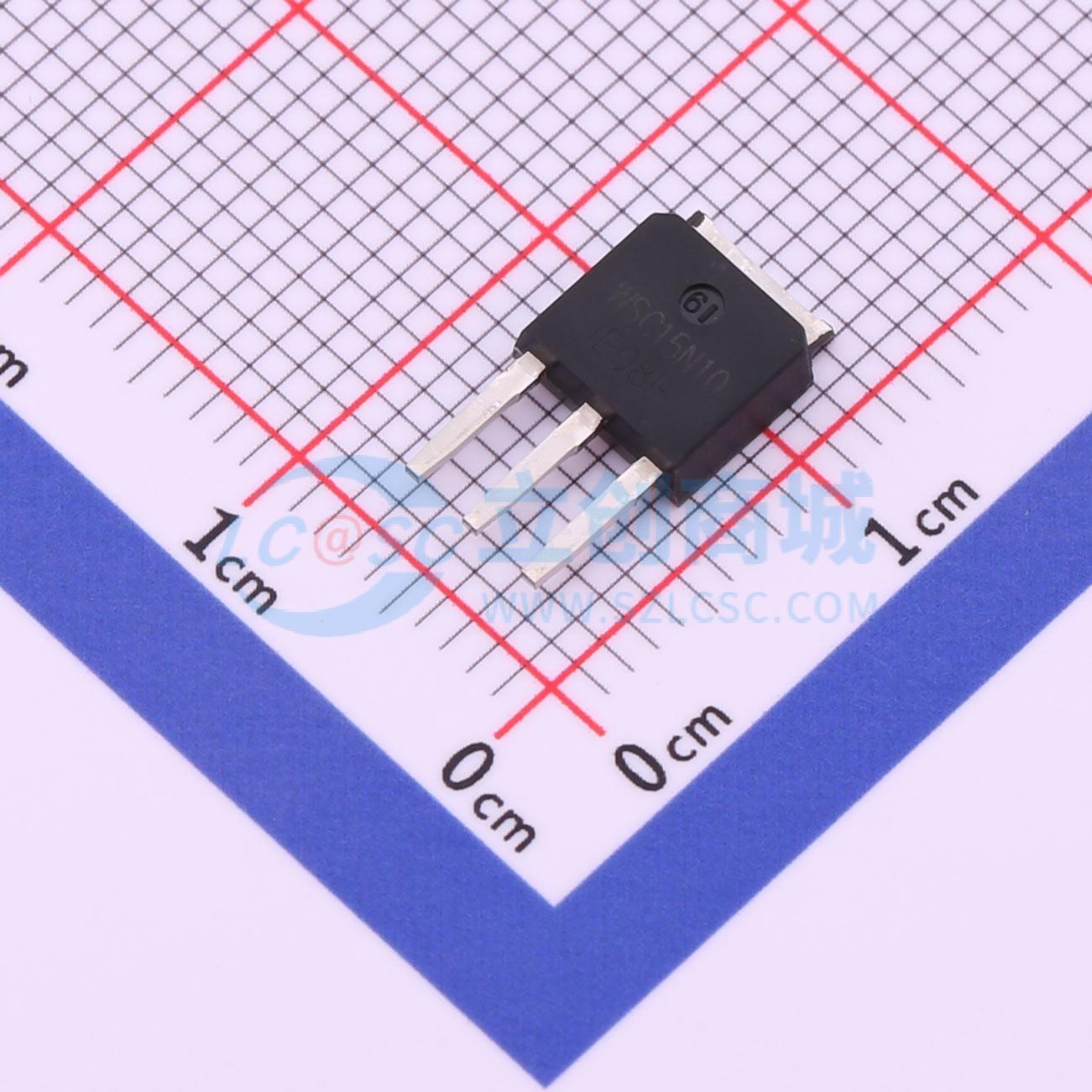

温馨提醒：图片仅供参考，商品以实物为准
WSC15N10
1个N沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSC15N10是一款高性能沟槽型N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSC15N10符合RoHS标准和绿色产品要求，经过全面功能可靠性认证，100%保证具有抗雪崩能力。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSC15N10
- 商品编号
- C719276
- 商品封装
- TO-251
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 80mΩ@10V,5A | |
| 耗散功率(Pd) | 60W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 21nC@10V | |
| 输入电容(Ciss) | 940pF@30V | |
| 反向传输电容(Crss) | 50pF@30V | |
| 工作温度 | -55℃~+170℃@(Tj) | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 80pF |
商品概述
WSC15N10是一款高性能沟槽型N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 WSC15N10符合RoHS标准和绿色产品要求，100%经过雪崩耐量（EAS）测试，并通过了全面的可靠性验证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的Cdv/dt效应抑制能力
- 提供绿色环保器件
应用领域
- 高频负载点同步降压转换器
- 网络直流-直流电源系统
- 负载开关
