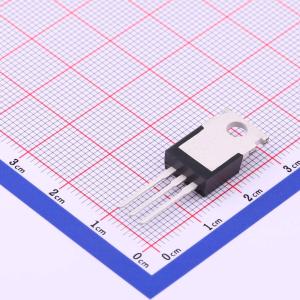

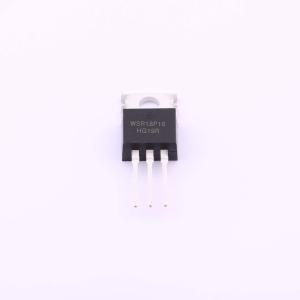

温馨提醒：图片仅供参考，商品以实物为准
WSR18P10
1个P沟道 耐压:100V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道 -100V -25A 80mΩ TO-220-3L，可应用于电子烟、无线充、电机、BMS、应急电源、无人机、医疗、车充、控制器、3D打印机、数码产品、小家电、消费类电子
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSR18P10
- 商品编号
- C719282
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 80mΩ@10V,25A | |
| 耗散功率(Pd) | 89W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 2.58nF@25V | |
| 反向传输电容(Crss) | 140pF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 185pF |
商品概述
WSR18P10是一款高性能沟槽P沟道MOSFET，具有极高的单元密度，可为大多数小功率开关和负载开关应用提供出色的导通电阻（RDSON）和栅极电荷。WSR18P10符合RoHS标准和绿色产品要求，并通过了全功能可靠性认证。
商品特性
~~- 先进的高单元密度沟槽技术-超低栅极电荷-出色的Cdv/dt效应抑制能力-提供绿色环保器件
应用领域
- 用于MB/NB/UMPC/VGA的高频负载点同步小功率开关
- 网络DC-DC电源系统
- 静电放电（ESD）防护能力：3KV
