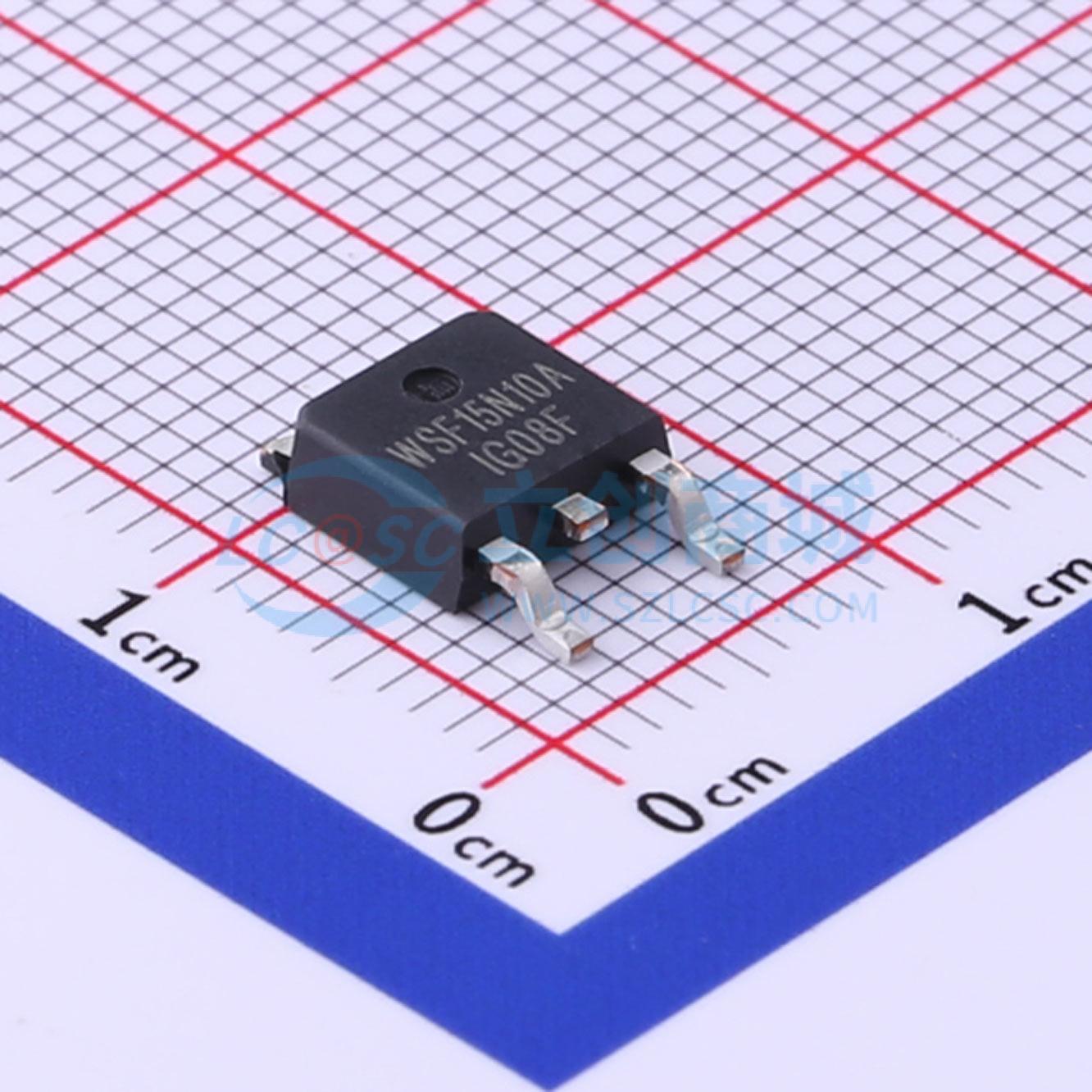

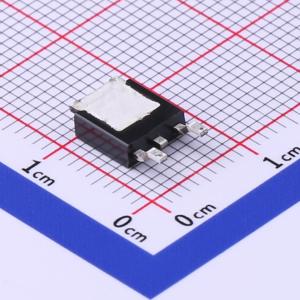

WSF15N10A
1个N沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Configuration Single Type N-Ch VDS(V) 100 VGS(V) 20 ID(A)Max. 15 VGS(th)(v) 1.5 RDS(ON)(m?)@4.389V 110 Qg(nC)@4.5V - QgS(nC) 3.2 Qgd(nC) 6 Ciss(pF) 730 Coss(pF) 37 Crss(pF) 27
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSF15N10A
- 商品编号
- C719118
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.484克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 90mΩ@10V,5A | |
| 耗散功率(Pd) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 21.5nC@10V | |
| 输入电容(Ciss) | 730pF | |
| 反向传输电容(Crss) | 27pF | |
| 工作温度 | -55℃~+170℃ | |
| 输出电容(Coss) | 37pF |
商品特性
- 降低反向恢复时间（trr）、反向恢复电荷（Qrr）和反向恢复峰值电流（IRRM）
- 低品质因数（FOM）：导通电阻（Ron）×栅极电荷（Qg）
- 低输入电容（Ciss）
- 因反向恢复电荷（Qrr）降低，开关损耗低
- 超低栅极电荷（Qg）
- 有雪崩能量额定值（UIS）
应用领域
- 电信
- 服务器和电信电源
- 照明
- 高强度气体放电灯（HID）
- 荧光灯镇流器照明
- 消费电子和计算机
- ATX电源
- 工业
- 焊接
- 电池充电器
- 可再生能源
- 太阳能（光伏逆变器）
- 开关模式电源（SMPS）
