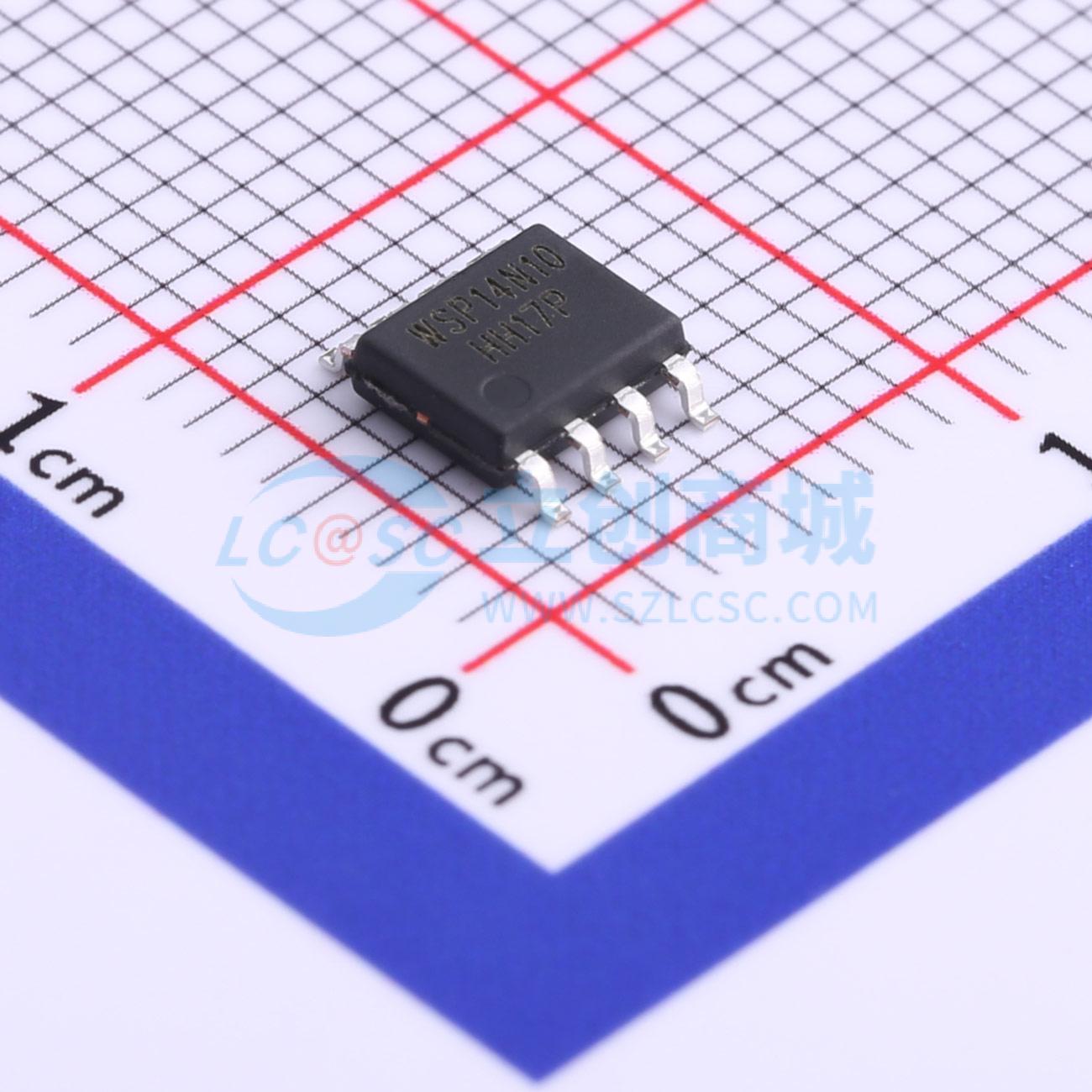

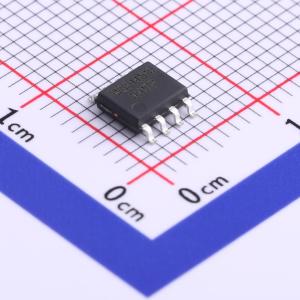

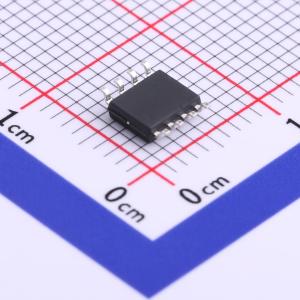

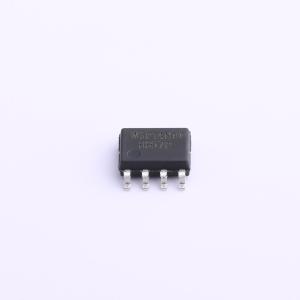

WSP14N10
1个N沟道 耐压:100V 电流:14A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Configuration Single Type N-Ch VDS(V) 100 VGS(V) 20 ID(A)Max. 14 VGS(th)(v) 1.5 RDS(ON)(m?)@4.282V 25 Qg(nC)@4.5V - QgS(nC) 2.4 Qgd(nC) 5.3 Ciss(pF) 1191 Coss(pF) 195 Crss(pF) 41
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSP14N10
- 商品编号
- C719110
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.193克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 14A | |
| 导通电阻(RDS(on)) | 16mΩ@10V,8A | |
| 耗散功率(Pd) | 72W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19.8nC@10V | |
| 输入电容(Ciss) | 1.191nF@50V | |
| 反向传输电容(Crss) | 41pF@50V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 195pF |
