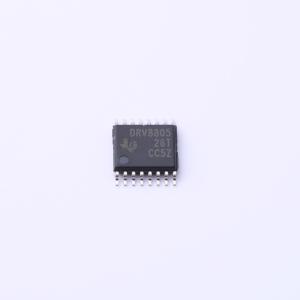

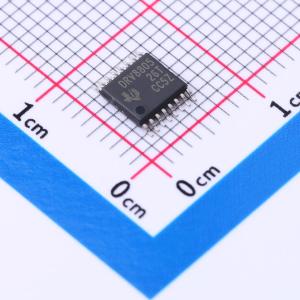

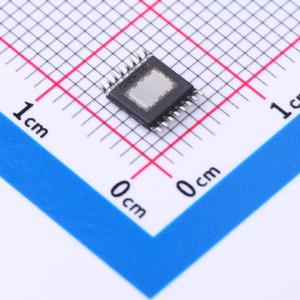

DRV8805PWPR

DRV8805 单极步进电机驱动器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8805 具有步进/方向控制功能的 60V、2.3A、四通道低侧电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8805PWPR
商品编号: C701793
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

DRV8805为驱动单极步进电机提供了集成解决方案。它包含四个带有过流保护的低端驱动器，并提供内置二极管来钳位电机绕组产生的关断瞬态。还集成了使用简单步进/方向接口控制单极步进电机的分度器逻辑。支持三种步进模式：2相（全步）、1 - 2相（半步）和1相（波驱动）。在SOIC (DW)封装中，DRV8805在25°C时，每个通道可提供高达1.5 A（单通道开启）或800 mA（所有通道开启）的连续输出电流。在HTSSOP (PWP)封装中，在25°C且PCB散热良好的情况下，每个通道可提供高达2 A（单通道开启）或1 A（四通道开启）的连续输出电流。提供内部关断功能，用于过流保护、短路保护、欠压锁定和过温保护，故障通过故障输出引脚指示。 DRV8805有20引脚热增强型SOIC封装和16引脚HTSSOP封装可供选择（环保：符合RoHS标准且无锑/溴）。

商品特性

4通道受保护的低端驱动器：四个带有过流保护的NMOS FET，集成电感钳位二极管
单极步进电机的分度器/转换器
简单的步进/方向接口，三种步进模式（2相全步、1 - 2相半步、1相波驱动）
DW封装：每个通道最大驱动电流为1.5 A（单通道开启）/ 800 mA（四通道开启）（25°C时）
PWP封装：每个通道最大驱动电流为2 A（单通道开启）/ 1 A（四通道开启）（25°C，PCB散热良好时）
8.2 V至60 V的工作电源电压范围
热增强型表面贴装封装

应用领域

游戏机
通用单极步进电机驱动器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8.2V~60V
	输出电流	2A
	驱动类型	单极驱动

	属性	参数值
	步长细分	8；2；4
	接口类型	-
	集成开关	是
	导通电阻	500mΩ
	工作温度	-40℃~+125℃
