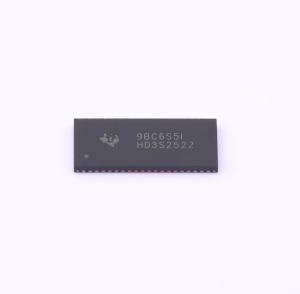

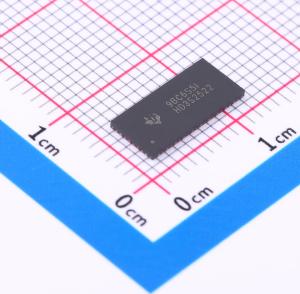

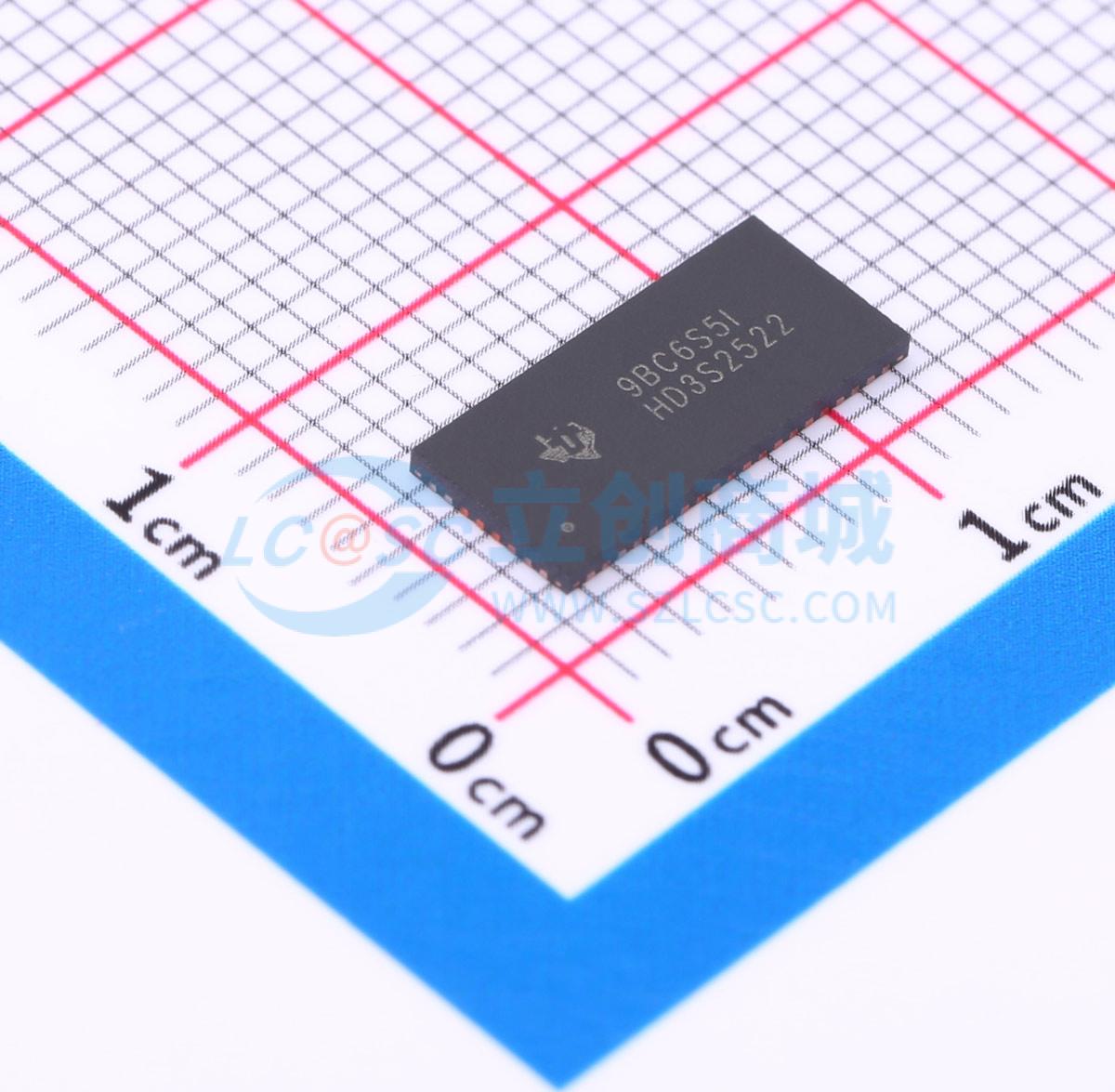

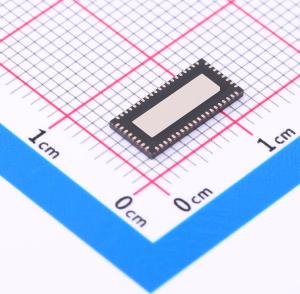

HD3SS2522RHUR

具有DFP控制器的USB Type-C SS MUX

描述: HD3SS2522 带 DFP 控制器的 10Gbps USB 3.1 Type-C 多路复用器
品牌名称: TI(德州仪器)
商品型号: HD3SS2522RHUR
商品编号: C701815
商品封装: WQFN-56-EP(5x11)
包装方式: 编带
商品毛重: 0.65克(g)

商品参数

商品概述

HD3SS2522 是一款配有 DFP CC 逻辑的 2:1 USB 复用器。根据 USB Type-C 规范，HD3SS2522 用作 DFP。CC 逻辑块通过监视 CC1 和 CC2 引脚的电压来确定何时连接了 USB 端口。连接 USB 端口后，CC 逻辑还将确定电缆方向并相应地配置 USB SS 复用器。HD3SS2522 通过 VBUS_EN 信号来控制传统电源开关，从而为 VBUS 提供 5V 电压。此外，该器件还可提供相应的控制信号，从而为生态系统实现 USB Type-C 提供 5V VCONN 电源。该器件具有出色的动态特性，可在信号眼图衰减最小的情况下实现高速转换，并且附加抖动极少。此外，该器件在待机模式下具有较低的电流消耗。

商品特性

符合 USB Type-C 规范 1.0
仅主机 - 下行端口 (DFP) 模式配置
支持通道配置 (CC)
USB 端口连接检测
电缆方向检测
支持Type-C 电流模式（默认、中等和高）
电源电压为 3.3 V ± 10%
用于 USB 3.1 信号传输的 2:1 复用器 (Mux) 解决方案
运行速率高达 10Gbps，-3dB 带宽 (BW) 宽达 8GHz
2.5GHz时具备出色动态特性
串扰 = -39dB
断开隔离 = -22dB
插入损耗 = -1.2dB
输入回波损耗 = -12dB
低功耗:激活模式为 2 mW ；待机模式为 50 μW

应用领域

台式机和笔记本电脑
USB Type-C DFP 应用
主板

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	8Ω
	工作电压	3.3V~3.6V
	导通电容(Con)	1.5pF

	属性	参数值
	导通时间(ton)	250ns
	关闭时间(toff)	250ns
	带宽	6GHz
	工作温度	0℃~+70℃
	传播延迟(tpd)	85ps
	功能特性	故障保护
